Profiel Robot Snijlijn

JINFENG® is de professionele Chinese fabrikant en leverancier vanProfiel Robot Snijlijns met een betaalbare prijs. DeProfiel Robot Snijlijns zijn hoogwaardige plasma-robotsnijsystemen om het plasmasnijden uit te voeren op verschillende stalen profielen van bol, strip, hoeken, T-balk, kanaal, H-balk of I-balk, met een robotarm.

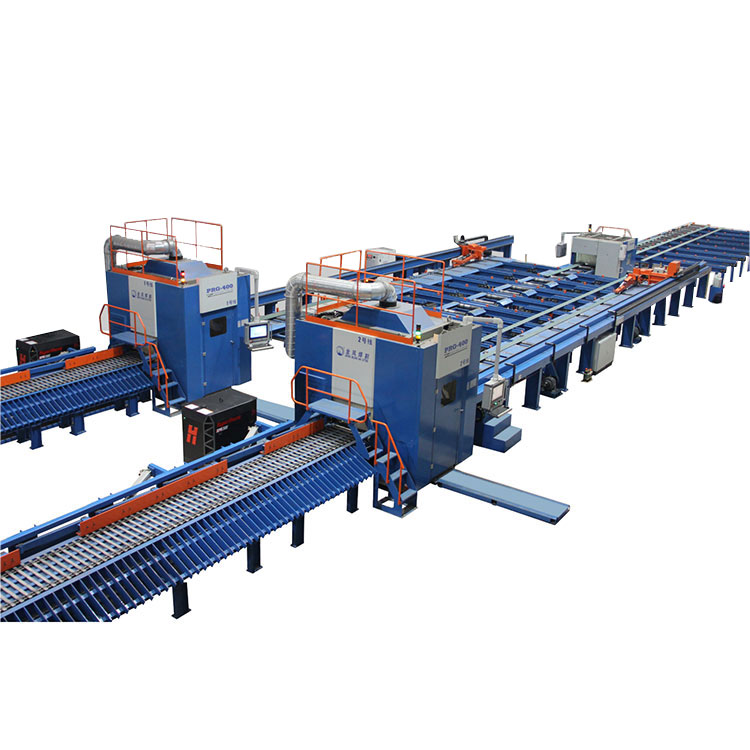

PRG 600



Profiel Robot Snijlijn



Voor alleProfiel Robot Snijlijns- en plasmasnijmachines die zijn vervaardigd door JINFENG WELDCUT hebben 2 jaar garantie en die zijn uitgerust met kraanbelading, randreiniging, inkjetmarkering, ondersteunen alle CAD-CAM-interfaces als opties. De PRGProfiel Robot Snijlijns zijn de meest geavanceerde gerobotiseerde plasmasnijlijn om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.



Specificaties



Model	Lamp	Strip	Hoek	E-hoek	T-balk	Kanaal	H-balk	Lengte	Gewicht
PRG 400	80*5 mm â 400 * 20 mm	100*5 mm â 400 * 20 mm	100*75mm- 300 * 150 mm	75*75mm- 180*180mm	100*50mm- 350 * 150 mm	100*50mm- 400 * 115 mm	NVT	12000mm	1.5T
PRG 600	80*5 mm â 550 * 20 mm	100*5 mm â 600 * 30 mm	100*75mm- 500 * 150 mm	75*75mm- 220*220mm	100*50mm- 500 * 200 mm	100*50mm- 400 * 200 mm	150*150mm- 400 * 200 mm	12000mm	2.5T
Ondersteuning van plasmasnijden, plasmamarkering, inkjetmarkering, CAD-CAM-software



Functie en toepassing

1.De PRGProfiel Robot Snijlijns is een verregaande automatisering van snijapparatuur die is geïntegreerd met een zesassige robotarm van ABB. Door één toetsbediening door één operator start de lijn de automatische verwerking van het laden van materiaal en het lossen van onderdelen na plasmasnijden.

2.De lijn kan volledig worden geïntegreerd met het MES-systeem en afstandsbediening via teamviewer mogelijk maken voor de ingenieurs van de fabrikant om eenvoudig de diagnose op afstand uit te voeren om de problemen via internet op te lossen zonder ingenieurs naar de werklocatie te sturen.

3.Het CNC-systeem biedt volledige controle over alle hoofdlijnsystemen (robot, rollentafel, dwarstransportband, meetwagen en grijper, het markeersysteem) ã

4. Kan *.gen-bestanden lezen die zijn gemaakt met Tribon/AM, DSTV-bestanden die zijn geëxporteerd vanuit TEKLA-ontwerpsoftware en andere formaten.

5.DitProfiel Robot Snijlijns worden veel gebruikt in de scheepsbouw, scheepswerf en offshore voor het plasmasnijden van verstijver om platte panelen, dubbele bodemconstructies, subassemblages, schotten, vliezen, micropanelen voor verschillende vaartuigen / schepen te maken. Met PRGProfiel Robot Snijlijns kunnen de scheepswerven of de scheepsbouw hun productie verhogen en het werk verminderen.



Details

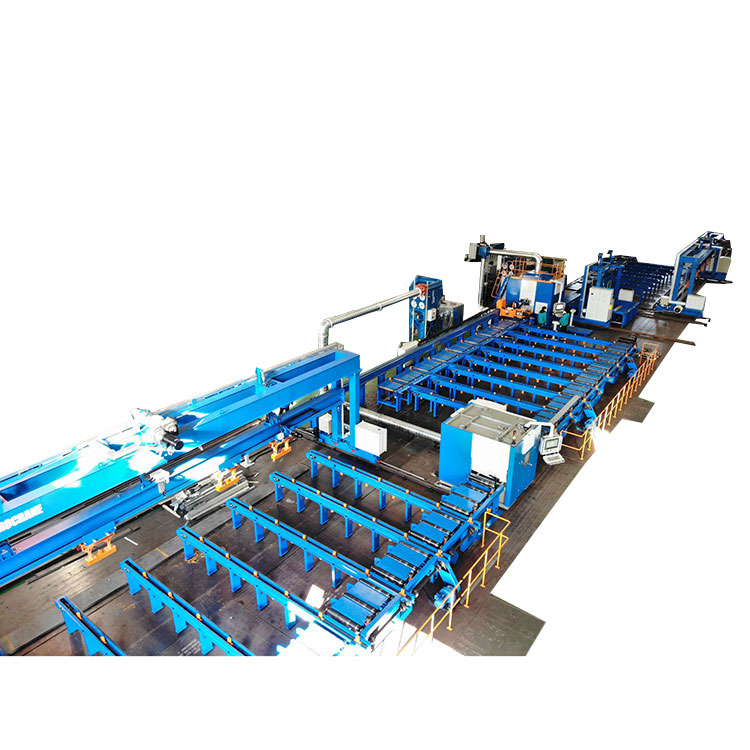

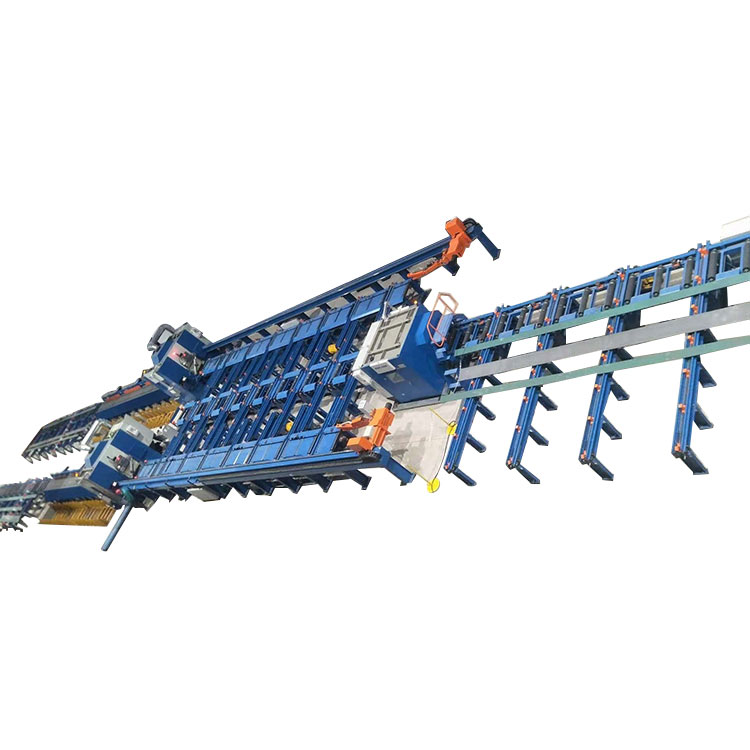

De PRGProfiel Robot Snijlijns bestaat uit:

Profiel laadkraan

Randreinigingslijn:

Dwarstransportbanden voor profielbelading

Invoerrollentafel

Reinigingskamer met een stoffilter.

Uitvoer rollentafel.

Dwarsafvoerband voor buffer

Dwarsafvoerband voor laden

Meetkar en grijper

Invoerrollentafel

Inkjet-markeringsapparaat,

Robotplasmasnijkamer met stoffilter

Band-plaat transportband voor het sorteren van korte delen

Uitvoerrollenbaan voor lang deel

Dwarsafvoerband voor lange stukken

Kranen lossen

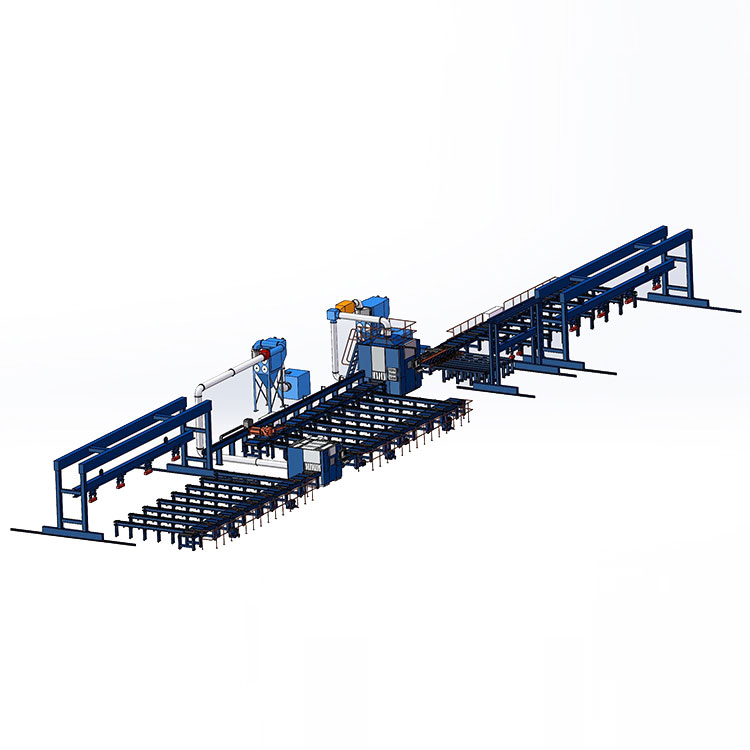

Structuurweergave



Randreinigingslijn



Door een randreinigingslijn in de PRG te integrerenProfiel Robot Snijlijns, door borstelwielen te gebruiken om de grondverf te verwijderen van de rand van profielen waar gelast moet worden, kan de laskwaliteit bij de volgende bewerking verbeteren.



Meetkar en grijper



Tegelijkertijd het profiel in de snijkamer voeren om de lengte van het gevoede profiel te meten.



Inkjet-marker



Door inkjet-markeerapparaat om letters, cijfers, symbolen en buiglijnen (inverse lijnen) af te drukken



Robot snijkamer



Door een 6-assige robotarm in de snijkamer te installeren om het hoogwaardige snijden van profielen uit te voeren.



Door een transportband na de snijkamer uit te rusten, kan de PRGProfiel Robot Snijlijns kunnen de korte delen automatisch sorteren en de delen automatisch uitvoeren.
