Beam robot snijmachine

JINFENG® is een professionele Chinese fabrikant en leverancier vanBeam robot snijmachines met een betaalbare prijs. DeBeam robot snijmachines zijn hoogwaardige H-beam plasma coping machines om het plasmasnijden uit te voeren op verschillende stalen profielen van H-beam (I-beam), hoeken, Channel met een robotarm.

PKG500

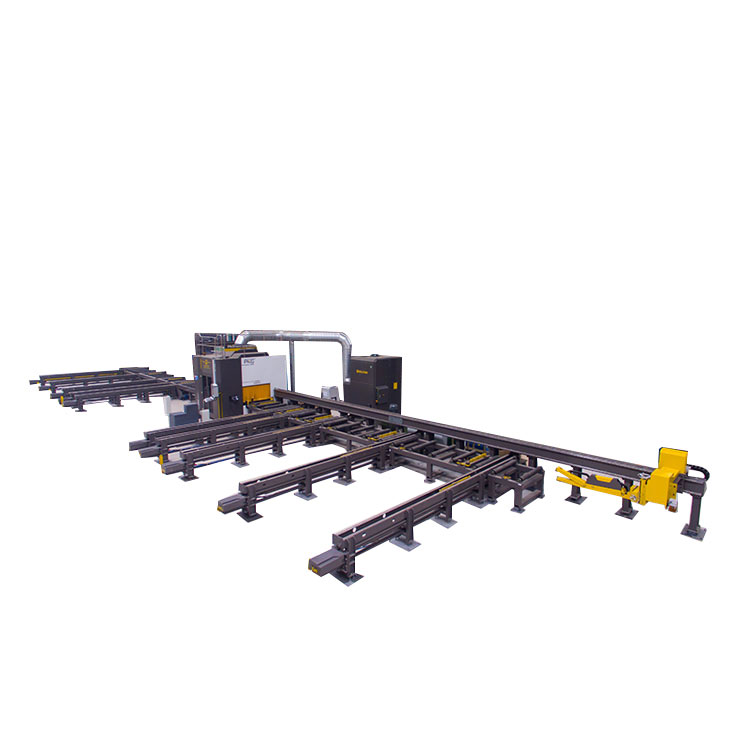

Beam robot snijmachine



Voor alleBeam robot snijmachines- en plasmasnijmachines die zijn vervaardigd door JINFENG WELDCUT hebben 2 jaar garantie en die zijn uitgerust met rollentafels, dwarstransportband, stoffilter, plasmasnijsysteem en optionele functies zoals een puntmarkeerapparaat en ondersteunen alle CAD-CAM-interfaces. De PKGBeam robot snijmachines zijn de meest geavanceerde gerobotiseerde plasmasnijlijn om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.



Specificaties



Model	H-balk	Hoek	E-hoek	Kanaal	Lengte	Gewicht
PKG500
	150*120mm- 1000 * 500 mm	100*75mm- 500 * 150 mm	75*75mm- 220*220mm	100*50mm- 1000 * 500 mm	12000mm	12T
Ondersteuning van plasmasnijden, plasmamarkering, dot peen-markering, CAD-CAM-software



Functie en toepassing



1.De PRGBeam robot snijmachines is een verregaande automatisering van snijapparatuur die is geïntegreerd met een zesassige robotarm van ABB. Door één toetsbediening door één operator start de lijn de automatische verwerking van het laden van materiaal en het lossen van onderdelen na plasmasnijden.

2. Eén PKGBeam robot snijmachines met één operator kunnen vervangen:

Balk boorlijn

Lintzaag

hoek lijn

Plaat/bar verwerkingslijn

Coping-machine

Markeermachine



3.De lijn kan volledig worden geïntegreerd met het MES-systeem en afstandsbediening via teamviewer mogelijk maken voor de ingenieurs van de fabrikant om eenvoudig de diagnose op afstand uit te voeren om de problemen via internet op te lossen zonder ingenieurs naar de werklocatie te sturen.

3.Het CNC-systeem biedt volledige controle over alle hoofdlijnsystemen (robot, rollentafel, dwarstransportband, meetwagen en grijper, het markeersysteem) ã

4. Kan *.gen-bestanden lezen die zijn gemaakt met Tribon/AM, DSTV-bestanden die zijn geëxporteerd vanuit TEKLA-ontwerpsoftware en andere formaten.

5. DitBeam robot snijmachines wordt veel gebruikt in de staalconstructie (plasmastraalafdekking voor de fabricage van bouwconstructies, bruggen, spoorwegen, aanhangwagens, treinwagons, trapbomen, leuningen en ander secundair staal), staalconstructies en offshore (balkafdekking voor toplocaties, woonruimten, onderzeese constructies, onderzeese frames, ondersteuningsconstructies, pijprekken, beschermingsframes voor onderzeese verdeelstukken, H-balkafdekking voor skids, onderzeese constructies en ondersteuningsframes), en toegepast in Onshore.





Details



Deze PKGBeam robot snijmachines bestaat uit:

Dwarstransportbanden

Meetkar en grijper

Markeerapparaat met puntpennen

Invoerrollentafel

Robot plasmasnijkamer

Uitvoer rollentafel

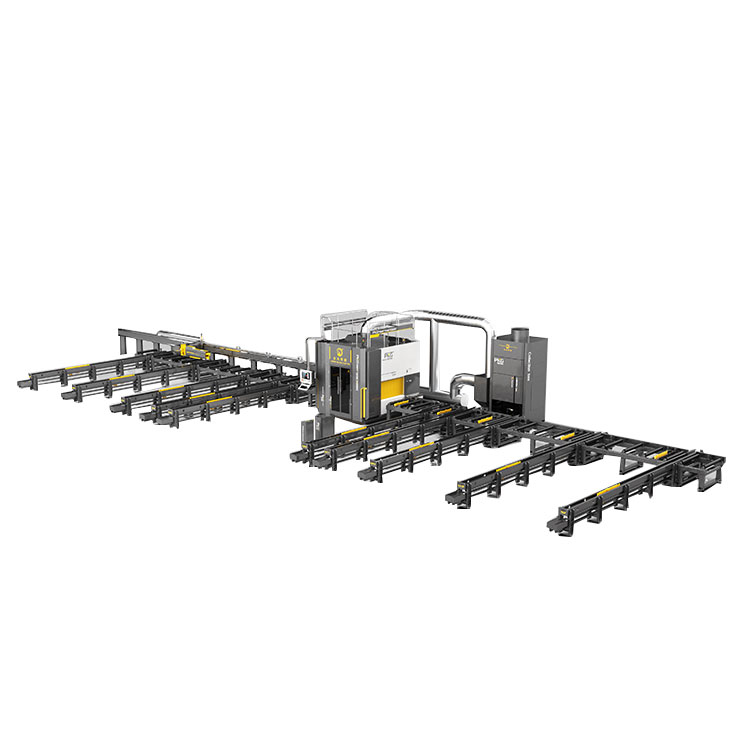

Structuur weergave

Dwarsafvoerband â kettingtype

Door een dwarsafvoerband (kettingtype) te integreren in de invoerrollenbaan van PKGBeam robot snijmachines, de H-balken en andere profielen kunnen naar de gewenste plaats worden verplaatst, zonder de kraan te gebruiken om het risico van een kraan tot 0 te verminderen.

Meetkar en grijper

Tegelijkertijd het profiel in de snijkamer voeren om de lengte van het gevoede profiel te meten.



Markeerapparaat met puntpennen

Zorg voor een permanente traceerbaarheidsmarkering van het onderdeelnummer.

Robot snijkamer

Door een 6-assige robotarm in de snijkamer te installeren voor het hoogwaardig snijden van profielen met een plasmatoorts en het snijden van gaten met een autogeentoorts.



In-/uitvoer rollenbanen

Door de werking van roltafels bereiken de H-beam copingmachines de hoge automatisering om de arbeid te verminderen en de productie te verhogen.

Dwarsafvoerband - lossen

Door een dwarsafvoerband te integreren in de uitvoerrollenbaan van PKGBeam robot snijmachines kunnen de onderdelen na het snijden naar de gewenste plaats worden verplaatst, zonder de kraan te gebruiken om het risico van een kraan tot 0 te verminderen.
