Profiel plasmasnijlijn

JINFENG® is de professionele Chinese fabrikant en leverancier vanProfiel plasmasnijlijns met een betaalbare prijs. DeProfiel plasmasnijlijns zijn hoogwaardige plasma snijlijnen voor robotprofielen om het plasmasnijden uit te voeren op verschillende stalen profielen van bulb, strip, hoeken, T-balk, kanaal, H-balk of I-balk met een robotarm.

PRG 400



Profiel plasmasnijlijns



Voor alleProfiel plasmasnijlijns- en plasmasnijmachines die zijn vervaardigd door JINFENG WELDCUT hebben 2 jaar garantie en die zijn uitgerust met optionele onderdelen zoals rollentafels, dwarstransportband, inkjetmarkering, stoffilter, plasmasnijsysteem, uitvoerband-plaattransportband, tilters en ondersteunen alle CAD-CAM-interfaces. De PRGProfiel plasmasnijlijns zijn de meest geavanceerde gerobotiseerde plasmasnijlijn om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.



Specificaties



Model	Lamp	Strip	Hoek	E-hoek	T-balk	Kanaal	H-balk	Lengte	Gewicht
PRG 400	80*5 mm â 400 * 20 mm	100*5 mm â 400 * 20 mm	100*75mm- 300 * 150 mm	75*75mm- 180*180mm	100*50mm- 350 * 150 mm	100*50mm- 400 * 115 mm	NVT	12000mm	1.5T
PRG 600	80*5 mm â 550 * 20 mm	100*5 mm â 600 * 30 mm	100*75mm- 500 * 150 mm	75*75mm- 220*220mm	100*50mm- 500 * 200 mm	100*50mm- 400 * 200 mm	150*150mm- 400 * 200 mm	12000mm	2.5T
Ondersteuning van plasmasnijden, plasmamarkering, inkjetmarkering, CAD-CAM-software



Functie en toepassing



1.De PRGProfiel plasmasnijlijns is een verregaande automatisering van snijapparatuur die is geïntegreerd met een zesassige robotarm van ABB. Door één toetsbediening door één operator start de lijn de automatische verwerking van het laden van materiaal en het lossen van onderdelen na plasmasnijden.

2.De lijn kan volledig worden geïntegreerd met het MES-systeem en afstandsbediening via teamviewer mogelijk maken voor de ingenieurs van de fabrikant om eenvoudig de diagnose op afstand uit te voeren om de problemen via internet op te lossen zonder ingenieurs naar de werklocatie te sturen.

3.Het CNC-systeem biedt volledige controle over alle hoofdlijnsystemen (robot, rollentafel, dwarstransportband, meetwagen en grijper, het markeersysteem) ã

4. Kan *.gen-bestanden lezen die zijn gemaakt met Tribon/AM, DSTV-bestanden die zijn geëxporteerd vanuit TEKLA-ontwerpsoftware en andere formaten.

5.DitProfiel plasmasnijlijns worden veel gebruikt in de scheepsbouw, scheepswerf en offshore voor het plasmasnijden van verstijver om platte panelen, dubbele bodemconstructies, subassemblages, schotten, vliezen, micropanelen voor verschillende vaartuigen / schepen te maken. Met PRGProfiel plasmasnijlijns kunnen de scheepswerven of de scheepsbouw hun productie verhogen en het werk verminderen.



Details

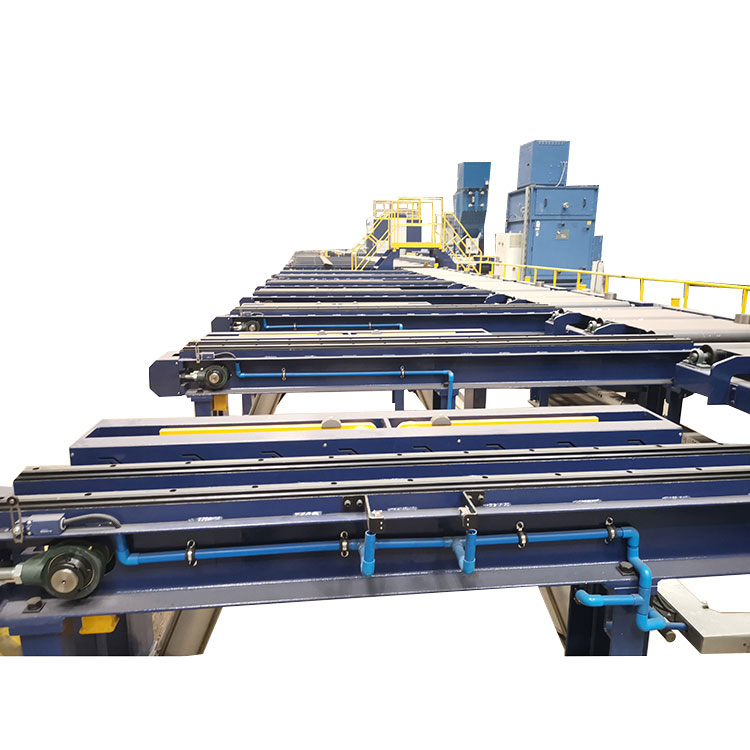

De PRG400Profiel plasmasnijlijns bestaat uit:

Kantelaars voor het kantelen van de profielen

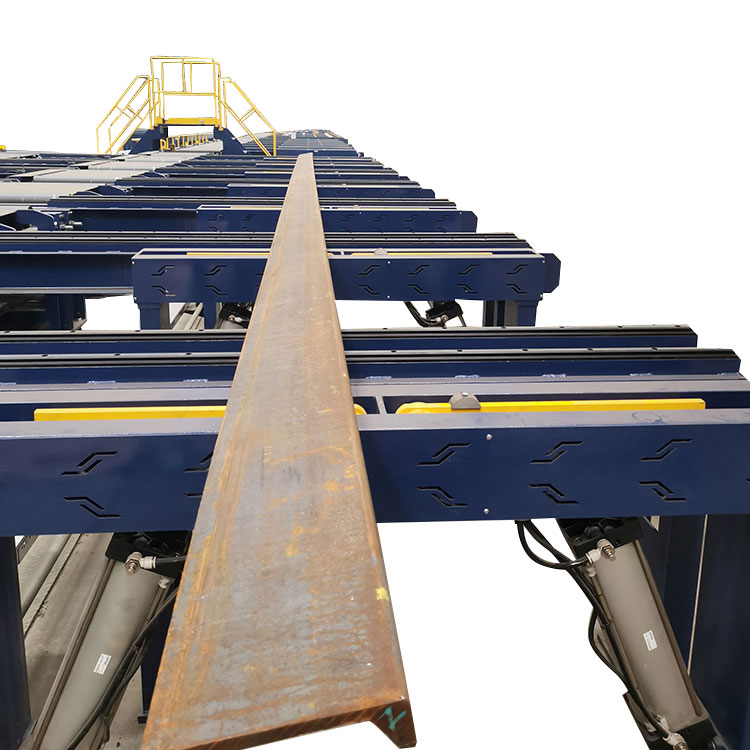

Rollenbanen als buffer

Dwarsafvoerband voor laden

Meetkar en grijper

Invoerrollentafel

Inkjet-markeringsapparaat,

Robotplasmasnijkamer met stoffilter

Band-plaat transportband voor het sorteren van korte delen

Uitvoerrollenbaan voor lang deel

Dwarsafvoerband voor lange stukken

Tilters voor handmatig slijpen

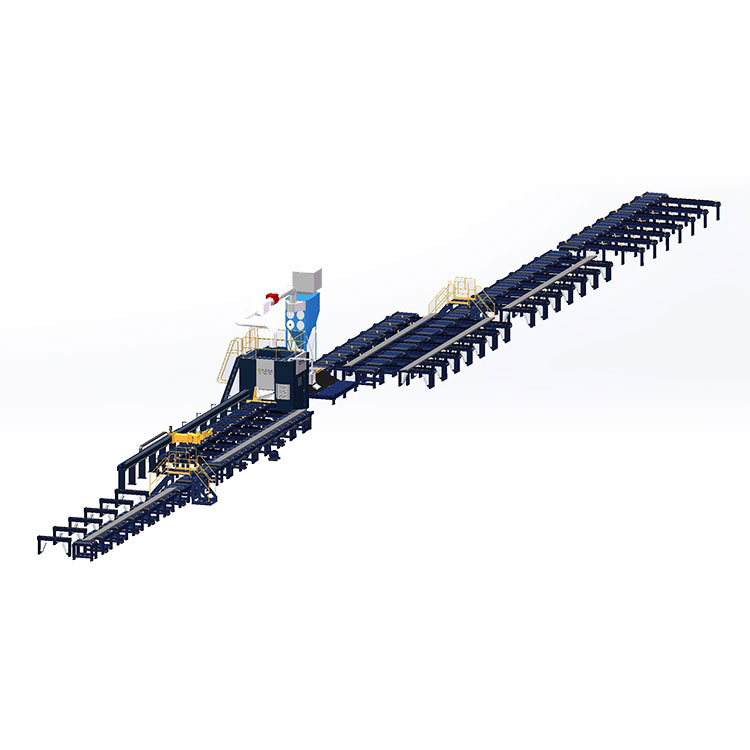

Structuurweergave

Meetkar en grijper

Tegelijkertijd het profiel in de snijkamer voeren om de lengte van het gevoede profiel te meten.



Inkjet-marker

Door inkjet-markeerapparaat om letters, cijfers, symbolen en buiglijnen (inverse lijnen) af te drukken

Robot snijkamer

Door een 6-assige robotarm in de snijkamer te installeren om het hoogwaardige snijden van profielen uit te voeren. Dit is het belangrijkste onderdeel van de hele PRG400Profiel plasmasnijlijnS.



Belt-plate transportband en ontvangsttafel

Door een transportband na de snijkamer uit te rusten, is de PRG400Profiel plasmasnijlijns kunnen de korte delen automatisch sorteren en de delen automatisch uitvoeren. Het korte deel wordt door een duwer naar de ontvangsttafel geduwd zodat de operator de korte delen gemakkelijk kan uitvoeren.



Kantelaars

Op de PRG400 Robot plasmasnijmachine zijn 3 groepen profielkantelaars geïnstalleerd. De eerste groep is voor het kantelen van de bollen 180 graden om de bolkop naar beneden te laten komen. De andere 2 groepen zijn om de onderdelen om te draaien zodat operators handmatig kunnen slijpen om de bramen aan beide zijden van de onderdelen na het snijden te verwijderen.
