Plasmasnijdende structurele fabricagesystemen

JINFENG® is een professionele Chinese fabrikant en leverancier van plasmasnijdende structurele fabricagesystemen met een betaalbare prijs. De structurele fabricagesystemen voor plasmasnijden zijn hoogwaardige plasma-copingmachines om het plasmasnijden uit te voeren op verschillende stalen profielen van H-balk (I-balk), strip, hoeken, kanaal en vierkante/rechthoekige buis met een robotarm.

Stuur onderzoek

PDF-download

Productomschrijving

JINFENG® is een professionele Chinese fabrikant en leverancier vanPlasmasnijdende structurele fabricagesystemenmet betaalbare prijs. DePlasmasnijdende structurele fabricagesystemenzijn hoogwaardige plasma raveelmachines om plasmasnijden uit te voeren op verschillende stalen profielen van H-balk (I-balk), strip, hoeken, kanaal en vierkante/rechthoekige buis met een robotarm.

PKG500L



Plasmasnijdende structurele fabricagesystemen



Voor allePlasmasnijdende structurele fabricagesystemenen plasmasnijmachines die zijn vervaardigd door JINFENG WELDCUT hebben 2 jaar garantie en die zijn uitgerust met roltafels, kruiswagen, stoffilter, plasmasnijsysteem en optionele functies zoals puntmarkeerapparaat, lasermarkering, lasersnijden van gaten en ondersteuning voor alle CAD-CAM-interfaces. De PKGPlasmasnijdende structurele fabricagesystemenzijn de meest geavanceerde gerobotiseerde plasmasnijlijn om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.



Specificaties



Model

H-balk

Strip

Hoek

E-hoek

Kanaal

SQ pijp

Lengte

Gewicht



12000mm

12T

PKG500L

150*120mm-

1000 * 500 mm

100*5 mm â

1000 * 30 mm

100*75mm-

500 * 150 mm

75*75mm-

220*220mm

100*50mm-

1000 * 500 mm

150*150mm-

500 * 400 mm

Ondersteuning van plasmasnijden, plasmamarkering, lasersnijden, lasermarkering, dot peen-markering, CAD-CAM-software



Functie en toepassing



1.De PKG500LPlasmasnijdende structurele fabricagesystemenis een sterk geautomatiseerde snijapparatuur die is geïntegreerd met een zesassige robotarm van ABB. Door één toetsbediening door één operator start de lijn de automatische verwerking van het laden van materiaal en het lossen van onderdelen na plasmasnijden.

2. Eén PKG500LPlasmasnijdende structurele fabricagesystemenmet één operator kan vervangen:

Balk boorlijn

Lintzaag

hoek lijn

Plaat/bar verwerkingslijn

Coping-machine

Markeermachine



3.De lijn kan volledig worden geïntegreerd met het MES-systeem en afstandsbediening via teamviewer mogelijk maken voor de ingenieurs van de fabrikant om eenvoudig de diagnose op afstand uit te voeren om de problemen via internet op te lossen zonder ingenieurs naar de werklocatie te sturen.

3.Het CNC-systeem biedt volledige controle over alle hoofdlijnsystemen (robot, rollentafel, dwarstransportband, meetwagen en grijper, het markeersysteem) ã

4. Kan *.gen-bestanden lezen die zijn gemaakt met Tribon/AM, DSTV-bestanden die zijn geëxporteerd vanuit TEKLA-ontwerpsoftware en andere formaten.

5. Deze PKG500LPlasmasnijdende structurele fabricagesystemenwordt veel gebruikt in staalconstructies (plasmastraalkappen voor de fabricage van bouwconstructies, bruggen, spoorwegen, aanhangwagens, treinwagons, trapbomen, leuningen en ander secundair staal), staalconstructies en offshore (balkkappen voor toplocaties, woonruimten, onderzeese constructies, onderzeese frames, ondersteuningsconstructies, pijprekken, beschermingsframes voor onderzeese verdeelstukken, H-balkafdekking voor skids, onderzeese constructies en ondersteuningsframes), en toegepast in onshore.





Details

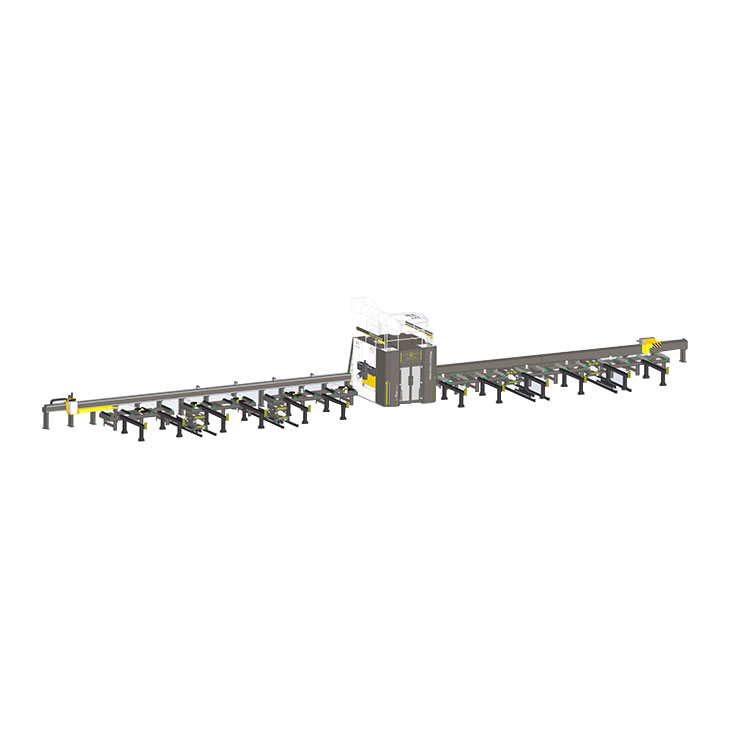

Deze PKG500LPlasmasnijdende structurele fabricagesystemenbestaat uit:

Kruis kar

Meetkar en grijper

Invoerrollentafel

Robot plasmasnijkamer

Uitvoer rollentafel



Structuur weergave


Kruiswagen - laden

Door een kruiswagen te integreren in de invoerrollenbaan van de PKG500LPlasmasnijdende structurele fabricagesystemen, de H-balken en andere profielen kunnen naar de gewenste plaats worden verplaatst, zonder de kraan te gebruiken om het risico van een kraan tot 0 te verminderen.


Meetkar en grijper

Tegelijkertijd het profiel in de snijkamer voeren om de lengte van het gevoede profiel te meten.


Markeerapparaat met puntpennen

Zorg voor een permanente traceerbaarheidsmarkering van het onderdeelnummer.



Laser snijkop

Zorg voor de gaten die met een laser op het web van de H-straal snijden met een hoge nauwkeurigheid en hoge kwaliteit.




Robot snijkamer

Door een 6-assige robotarm in de snijkamer te installeren om het hoogwaardige snijden van profielen uit te voeren.



Bedieningsconsole

19 inch LCD met touchscreen.




In-/uitvoer rollenbanen

Door de werking van roltafels bereiken de H-beam copingmachines de hoge automatisering om de arbeid te verminderen en de productie te verhogen.


Crosscart â lossen

Door een dwarswagen te integreren in de uitvoerrollentafel van de PKG500LPlasmasnijdende structurele fabricagesystemen, kunnen de onderdelen na het snijden naar de gewenste plaats worden verplaatst, zonder de kraan te gebruiken om het risico van een kraan tot 0 te verminderen.
