Robot plasmasnijmachines

JINFENG® is een professionele Chinese fabrikant en leverancier vanRobot plasmasnijmachinesmet betaalbare prijs. DeRobot plasmasnijmachineszijn hoogwaardige automatische snijlijnen voor het verwerken van de strips, vetstaven voor scheepswerven, van autogeen-snijplaten tot lange strips, randreiniging, inkjetmarkering, plasmasnijden.

PBG400



Robot plasmasnijmachines



Voor alleRobot plasmasnijmachinesdie vervaardigd door JINFENG WELDCUT hebben 2 jaar garantie, en die zijn uitgerust met roltafels, kruiswagen, stoffilter, plasmasnijsysteem en optionele functies zoals puntmarkeringsmarkering, inkjetmarkering met robot, en ondersteunen alle CAD-CAM-interfaces. De PBGRobot plasmasnijmachineszijn de meest geavanceerde gerobotiseerde plasmasnijlijn om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.



Specificaties



Model	Strip	Lengte	Gewicht
		12000mm	1.5T
PBG400	100*5 mm â 400 * 30 mm
Ondersteuning van plasmasnijden, plasmamarkering, inkjetmarkering, CAD-CAM-software



Functie en toepassing



1.De PBGRobot plasmasnijmachineszijn een hoge automatisering snijlijnen geïntegreerd met verschillende apparatuur. Door één toetsbediening door één operator start de lijn de automatische verwerking van het laden van materiaal, het snijden van platen door een autogeensnijmachine met meerdere koppen, het reinigen van randen, inkjetmarkering, plasmasnijden en het lossen van onderdelen.

2.De lijn kan volledig worden geïntegreerd met het MES-systeem en afstandsbediening via teamviewer mogelijk maken voor de ingenieurs van de fabrikant om eenvoudig de diagnose op afstand uit te voeren om de problemen via internet op te lossen zonder ingenieurs naar de werklocatie te sturen.

3.Het CNC-systeem biedt volledige controle over alle hoofdlijnsystemen (robot, rollentafel, dwarstransportband, meetwagen en grijper, het markeersysteem) ã

4. Kan *.gen-bestanden lezen die zijn gemaakt met Tribon/AM, DSTV-bestanden die zijn geëxporteerd vanuit TEKLA-ontwerpsoftware en andere formaten.

5.DeRobot plasmasnijmachinesworden veel gebruikt in de scheepsbouw, scheepswerf en offshore voor het plasmasnijden van verstijver om vlakke panelen, dubbele bodemconstructies, subassemblages, schotten, vliezen, micropanelen voor verschillende vaartuigen / schepen te maken. Met PBGRobot plasmasnijmachines, kunnen de scheepswerven of de scheepsbouw hun productie verhogen en de arbeid verminderen.



Details

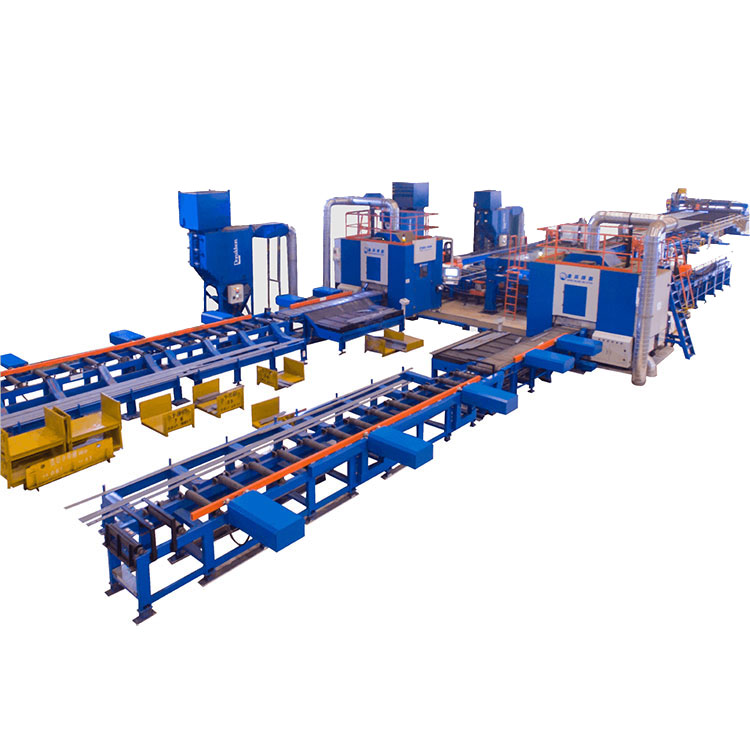

De PBG400Robot plasmasnijmachinesbestaat uit:

Autogeen snijmachine met meerdere toortsen

Rollenbanen

Randreinigingslijn

Randafschuinmachine

Dwarstransportbanden

Inktmarkering met robotarm

Invoerrollentafel

Robotplasmasnijkamer met stoffilter

Band-plaat transportband voor het sorteren van korte delen

Uitvoerrollenbaan voor lang deel

Ontvangsttafel voor lang gedeelte



Structuurweergave

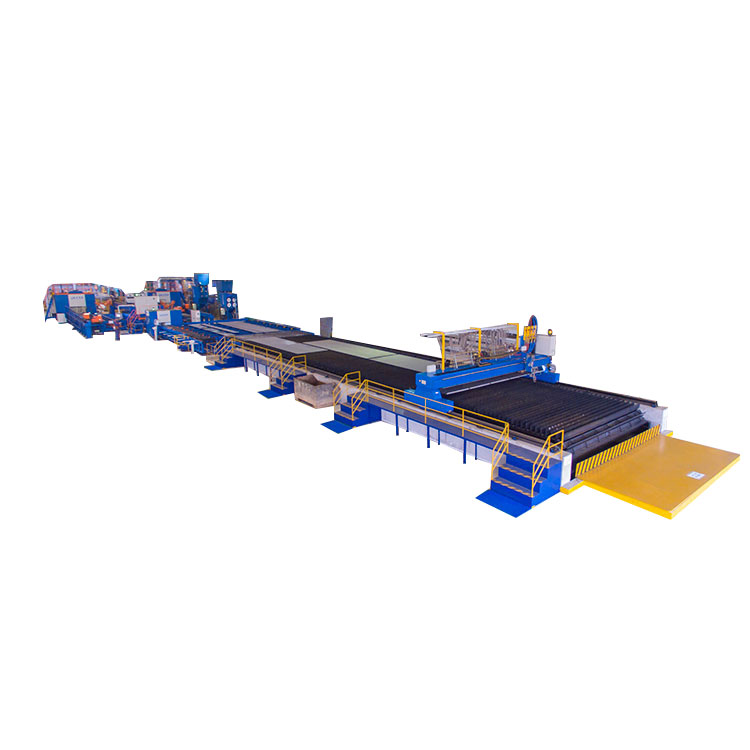

Autogeen snijmachine met meerdere toortsen

De autogeen snijmachine is uitgerust met meerdere toortsen om de staalplaat in de lengterichting in meerdere lange stroken te snijden. De machine is ontworpen in een portaalstructuur en geïntegreerd met een roltafel om de lange strook naar de bufferroltafel te verplaatsen. Het is niet nodig om de lange stroken na het vlamsnijden met een kraan of handmatig te lossen.



Randreinigingslijn

Door een randreinigingslijn in de PBG400 te integrerenRobot plasmasnijmachines, door borstelwielen te gebruiken om de grondverf van de rand van profielen te verwijderen, door de slijpstenen te gebruiken om de slakken en bramen van stripsnijden te verwijderen.



Randafschuinmachine

Door een kantenafschuinmachine in de PBG400 te integrerenRobot plasmasnijmachines, door perswielen te gebruiken om op de 4 randen van de platte staaf te drukken, lange strook die met scherpe rand na thermisch snijden om de 4 rand in R2-R3 ronde rand te vormen, die een goed oppervlak zal hebben om te schilderen bij de volgende verwerking.



Inkjet markeerrobot

Om een ​​inkjet-markeerkop op een robotarm te installeren. De robot beweegt langs de lengte van de platte balk om de inktmarkering over de hele lengte van de lange stalen balk te voltooien. Nadat het profiel met inkt is afgedrukt, hoeft het profiel niet terug te keren naar de oorspronkelijke plaats en vervolgens te worden verplaatst naar PBG400Robot plasmasnijmachinessnijkamer voor plasmasnijden.



Robot snijkamer

Door een 6-assige robotarm in de snijkamer te installeren om het hoogwaardige snijden van profielen uit te voeren. Dit is het belangrijkste onderdeel van de hele PBG400Robot plasmasnijmachinessnijkamer voor plasmasnijden.

Belt-plate transportband en ontvangsttafel

Door een transportband na de snijkamer uit te rusten, is de PBG400Robot plasmasnijmachineskan de korte delen automatisch sorteren en de delen automatisch uitvoeren. Het korte deel wordt door een duwer naar de ontvangsttafel geduwd zodat de operator de korte delen gemakkelijk kan uitvoeren.



Langwerpige duwer en opvangtafel

Een langwerpige duwer is geïntegreerd in de uitvoerrollentafel, wanneer een lang stuk hier aankomt op de uitvoerrollentafel, zal de duwer het lange deel automatisch duwen om op de ontvangsttafel te vallen.
