2-1-7 3 in 1 uur laslijn

Voor alle 3-in-1 uur bundellaslijnen die worden vervaardigd door Jinfeng Weldcut hebben 12 maanden garantie, die de hoogste efficiëntie-machine zijn om de productiviteit te verhogen voor eindgebruikers uit stalen structuur, brug, constructie.

Specificaties

Functie en toepassing

3-in-1 uur bundellaslijnen heeft een gecombineerde functie van H-bundel, T-bundelassemblage, lassen en flens vervorming rechtmaken na lassen. Het kan dus nauwkeurig en snel de productie van H -straal en T -bundel realiseren. Het heeft de volgende voordelen: eenvoudige werking, minder arbeidskosten en een klein dekselgebied.

Deze lijn heeft twee optionele lasproces die u kunt kiezen volgens de dikte van de structurele stalen plaatdikte:

Optie A: Single Arc Twin -draadlassen waarvan de afzettingssnelheid 40% hoger is dan de algemene enkele boog met één boog ondergedompelde booglassen, het is vooral geschikt voor de stalen stalen dikte waarvan de dikte minder dan 20 mm is.

Optie B: enkele boog lassen met één draad. Het geschikt voor een groter bereik van het lassen van de plaatdikte.

Details

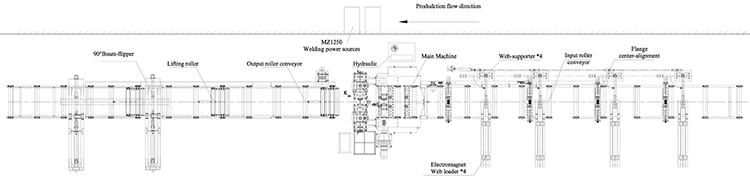

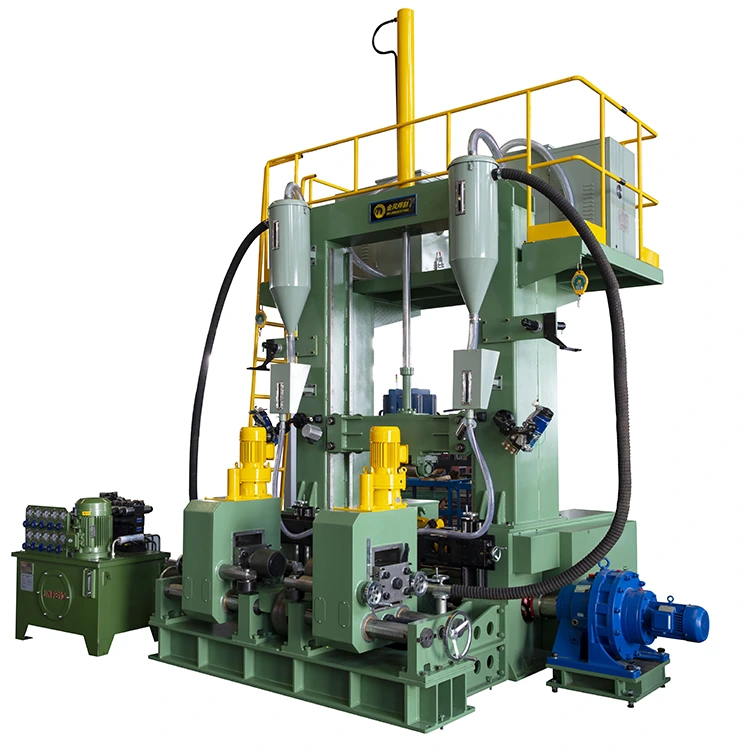

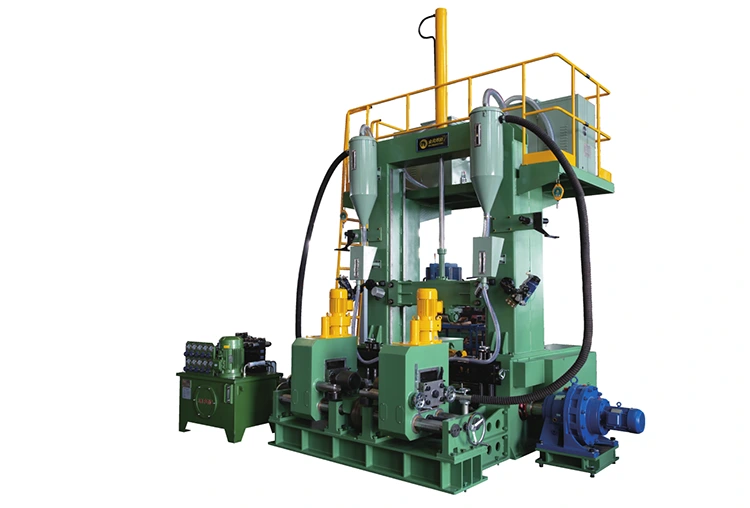

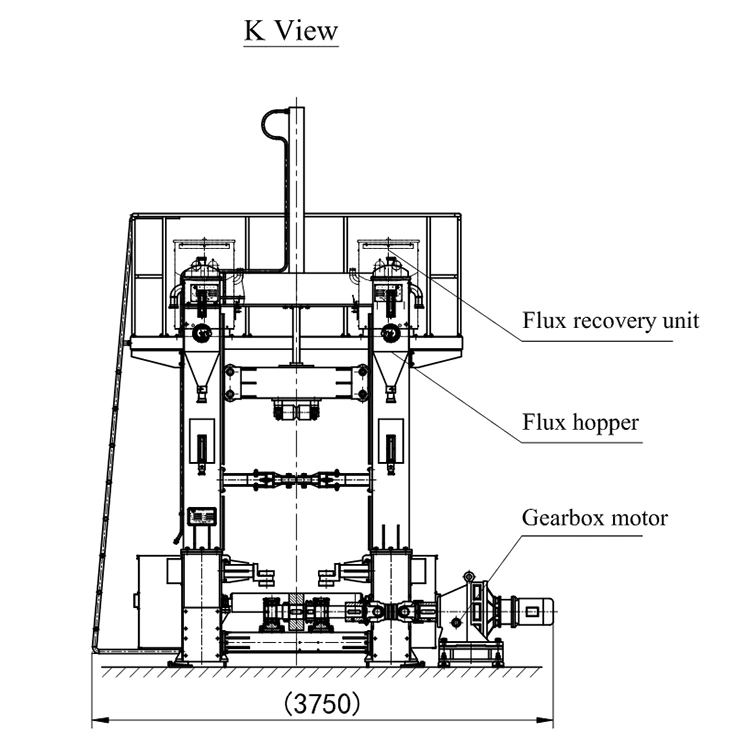

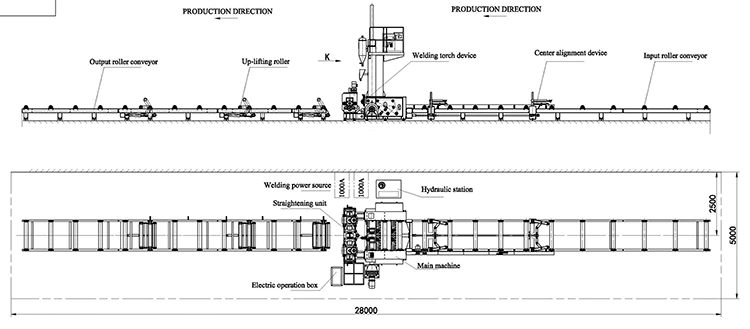

De standaard ZHJ3-in-1 uur bundellaslijnen bestaat uit één invoerroltabel, hoofdlassen- en rechtbuikstation, outputroller-tabel.

1. Standardzhj3-in-1 uur bundellaslijnen

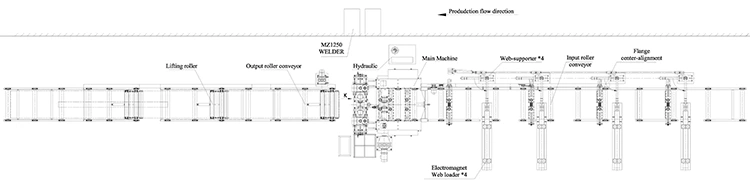

2. Optie 1:

Volgens verschillende verzoeken van klanten, bieden we ook de configuratie voor ThezHJ3-in 1 uur bundellaslijnen als volgende:

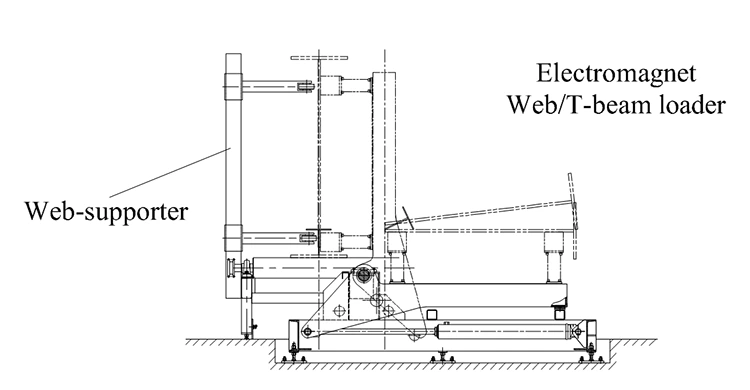

Gebaseerd op de standaard 3-in-1 H bundellaslijnen, voegt er een set weblaader toe, die van 4 pc's magneet laadarm en 4 stcs web supporter.

3. Optie 2:

Volgens verschillende verzoeken van klanten, bieden we ook de configuratie voor ThezHJ3-in 1 uur bundellaslijnen als volgende:

Gebaseerd op de standaard 3-in-1 H bundellaslijnen, voegt er een set weblaader toe, die van 4 pc's magneet laadarm en 4 stcs web supporter.

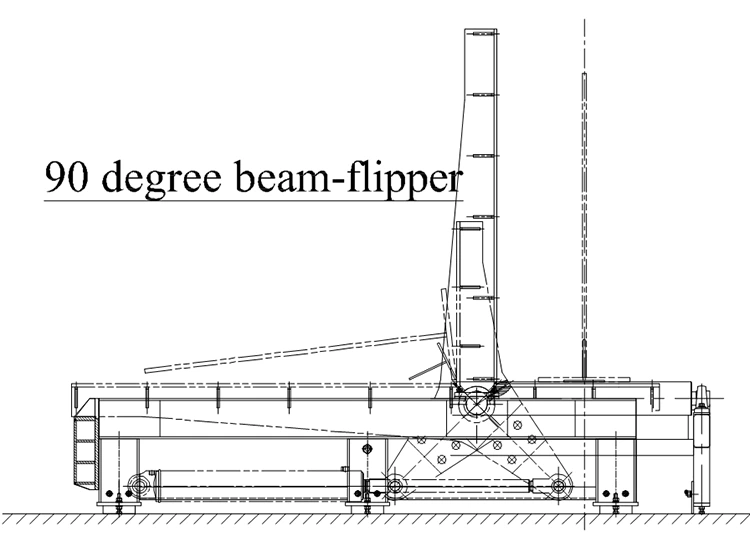

Op basis van hierboven kunnen we één set van 90 graden balkflipper toevoegen aan de uitgangsroltabel om de gelaste balk in horizontale positie teniet te doen.

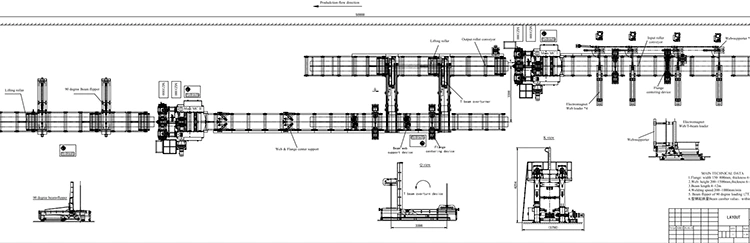

3. Optie 3:

Sommige klanten moeten mogelijk de productie-output verhogen, ze hebben één laslijn nodig om te bestaat uit 2 sets lasstation.

3.1 Dus op basis van de standaard 3-in-1 H bundellaslijnen, voegt er een set web-loader toe, die van 4 pc's magnet laadarm en 4 stks web supporter.

3.2 Om 1 set T-bundeloverval toe te voegen aan het draaien van de T-bundel in 180 graden en het plaatsen van de T-bundel op de 2e flens op de ingangrollertabel van het 2e lasstation.

3.3 Om een set van 90 graden balkflipper toe te voegen aan de uitgangsroltabel van 2nd lasstation om de gelaste balk in horizontale positie te vernietigen.

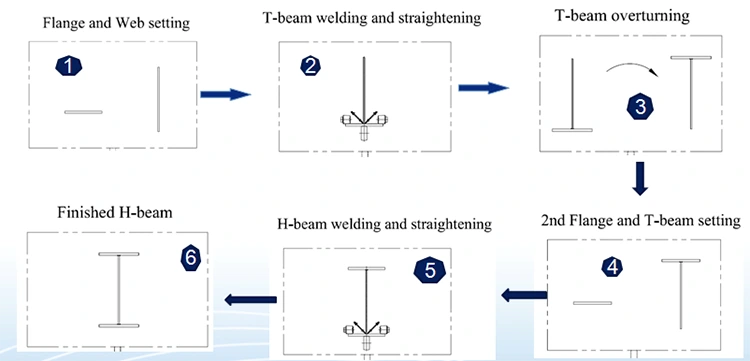

T balk en h-bundel productiestroom

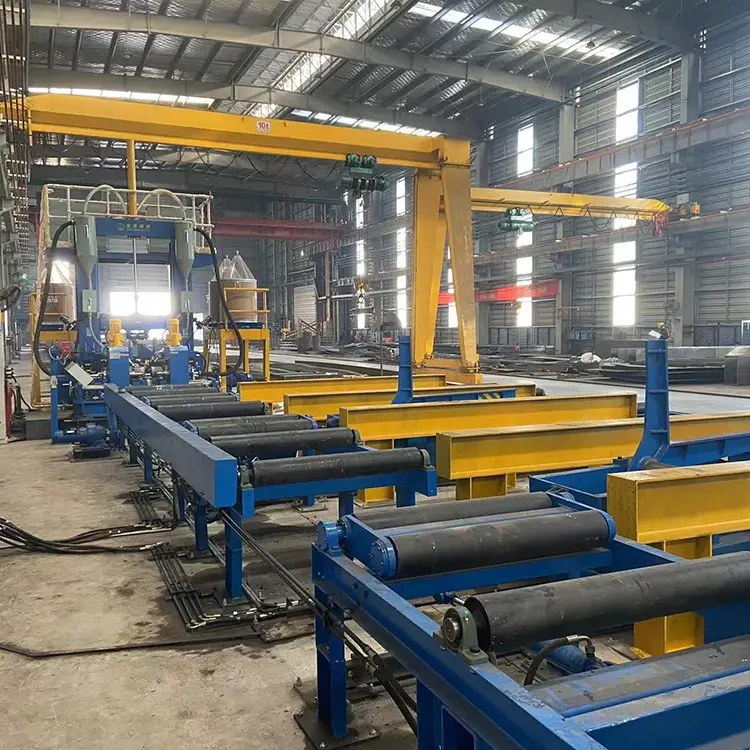

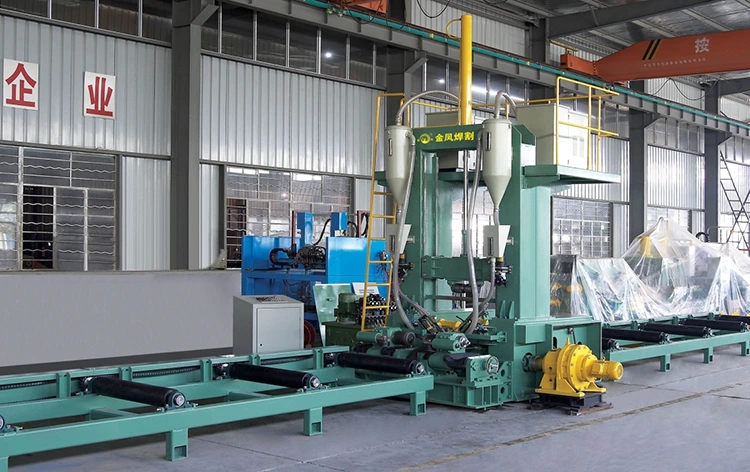

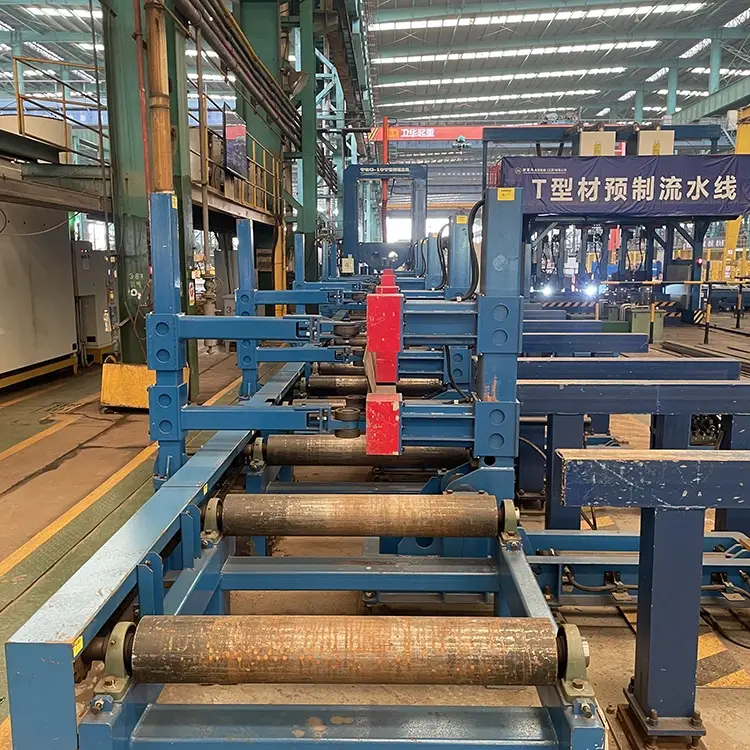

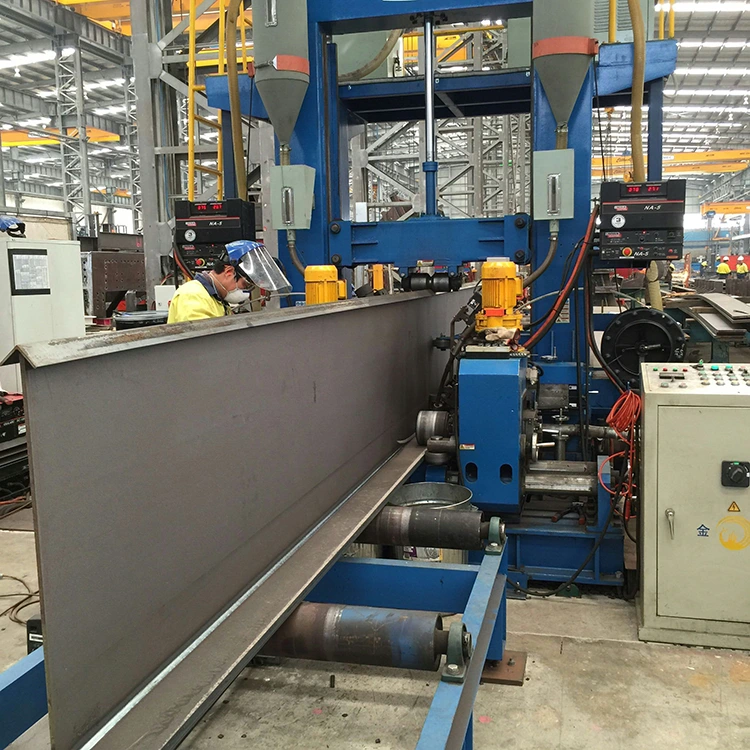

3-in-1 geïntegreerde H-bundel laslijnen geïnstalleerd in de fabriek van gebruikers
