JINFENG WELDCUT is een professionele Chinese fabrikant en leverancier van3-in-1 H-straallaslijnenmet betaalbare prijs. De3-in-1 H-straallaslijnenzijn geïntegreerd met het assembleren, lassen en rechttrekken van de flens na het lassen in één machine voor het maken van gelaste H-balken of T-balken. Het kan de productie op gelaste H-balken of T-balken realiseren met hoge snelheid en hoge nauwkeurigheid, die de kenmerken hebben van eenvoudige bediening, minder bezette ruimte en minder arbeid.
Voor alle3-in-1 H-straallaslijnendie vervaardigd door JINFENG WELDCUT zullen 12 maanden garantie hebben, wat de machine met de hoogste efficiëntie is om de productiviteit voor eindgebruikers van staalconstructies, bruggen en constructies te verhogen.
Model |
ZHJ15 |
ZHJ18 |
ZHJ20 |
T-balk lijfhoogte (H) |
200 ~ 1500 mm |
200-1800 |
200-2000 mm |
Webdikte (d) |
6~12mm |
6~19mm |
6~30mm |
Flensbreedte (B) |
200~800mm |
200 ~ 1000 mm |
|
Flensdikte (t) |
6~25mm |
6~40mm |
|
Balklengte (L) |
4000 ~ 15000 mm |
4000 ~ 15000 mm |
4000 ~ 15000 mm |
Materiaal van de balk |
Q235 |
||
Lassen soort |
Ondergedompeld boogdwars hoeklassen |
||
Lasstroombron |
Enkeldraads of tweedraads type |
Enkele draad |
Enkele draad |
Uitgangssnelheid van het lassen |
200~1000 mm/min |
||
Hoek van toorts: |
45°fijnafstelling |
||
Hydraulische druk |
≤16 MPa |
||
Flux-terugwinningssysteem |
2 sets |
||
Volume van de fluxhopper |
2×50L |
||
Invoer transportrol: |
12000 mm |
||
Uitvoer transportrol: |
12000 mm |
||
Hoofdmachinevermogen |
14,5 kW |
||
Hydraulisch systeem: |
1 set |
||
Richteenheid |
1 set, geïntegreerd op de machine |
||
Stroomvoorziening: |
Wisselstroom/380 V/50 Hz/3PH |
||
Richtvermogen |
6-40 mm |
3-in-1 H-straallaslijnenheeft als gecombineerde functie van H-balk, T-balkmontage, lassen en flensvervorming rechttrekken na het lassen. Zo kan het de productie van H- en T-bundels nauwkeurig en snel realiseren. Het heeft de volgende voordelen: eenvoudige bediening, lagere arbeidskosten en een klein dekkingsgebied.
Deze lijn heeft twee optionele lasprocedures waaruit u kunt kiezen, afhankelijk van de dikte van de constructiestaalplaat die moet worden gelast:
OPTIE A: Dubbeldraads lassen met enkele boog waarvan de afzettingssnelheid 40% hoger is dan het algemene ondergedompelde booglassen met enkele boog, dus het is vooral geschikt voor de structuurstaaldikte waarvan de dikte minder dan 20 mm is.
OPTIE B: Enkeldraads lassen met één boog. Het is geschikt voor een groter bereik van plaatdiktelassen.

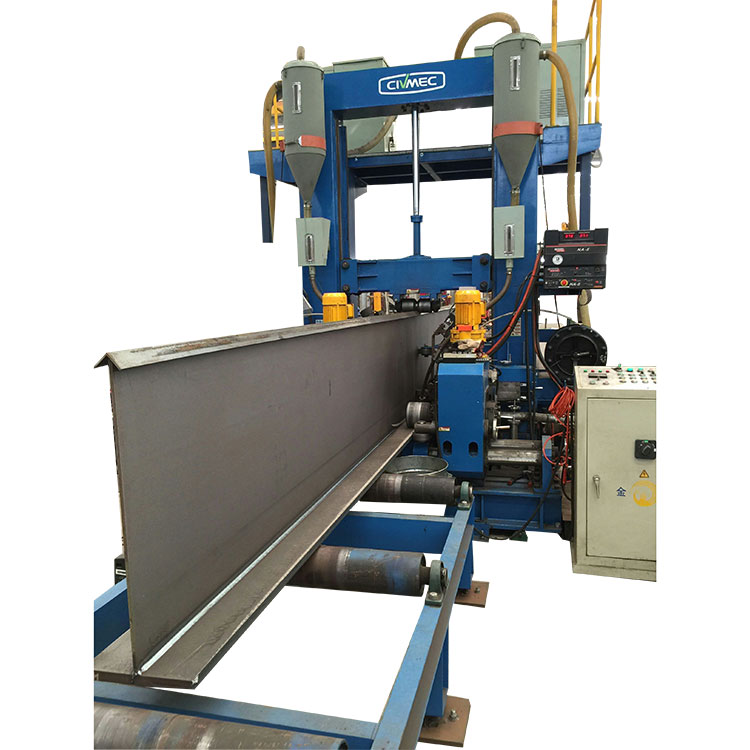

De standaard ZHJ3-in-1 H-straallaslijnenBestaat uit één invoerrollentafel, hoofdlas- en richtstation, uitvoerrollentafel. Op het hoofdlas- en richtstation zijn fluxterugwinningsunits, laskop met toorts en kleminrichtingen voor flens en lijf geïnstalleerd. De standaardlijn omvat ook de lasstroombronnen, het hydraulisch station en de bedieningskast.

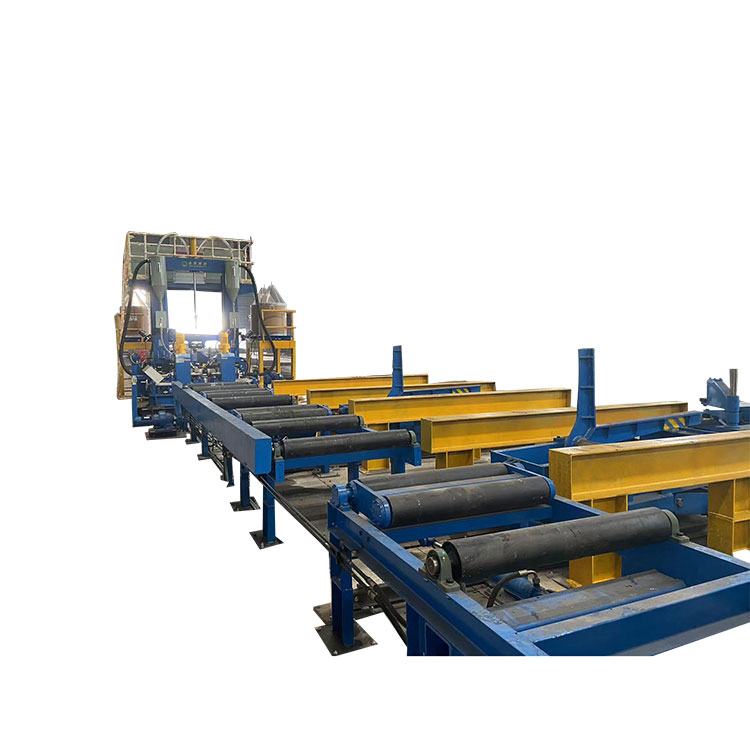

1. Standaard ZHJ3-in-1 H-straallaslijnen
2. OPTIE 1:
Op verschillende verzoeken van klanten verzorgen wij ook de configuratie voor de ZHJ3-in-1 H-straallaslijnenals het volgende:
Gebaseerd op de standaard 3-in-1 H-balklaslijnen, wordt er één set webladers toegevoegd, die bestaat uit 4 stuks magneetlaadarm en 4 stuks webondersteuning. Op elke lijflaadarm bevinden zich 2 stuks magneet om de stalen lijfplaat vast te houden.
3. OPTIE 2:
Op verschillende verzoeken van klanten verzorgen wij ook de configuratie voor de ZHJ3-in-1 H-straallaslijnenals het volgende:
Gebaseerd op de standaard 3-in-1 H-balklaslijnen, wordt er één set webladers toegevoegd, die bestaat uit 4 stuks magneetlaadarm en 4 stuks webondersteuning. Op elke lijflaadarm bevinden zich 2 stuks magneet om de stalen lijfplaat vast te houden.
Op basis van het bovenstaande kunnen we een set 90 graden balkflippers toevoegen aan de uitvoerrollentafel om de gelaste balk in horizontale positie om te kantelen.
3. OPTIE 3:
Sommige klanten moeten mogelijk de productie-output verhogen; ze hebben één laslijn nodig die uit twee sets lasstations bestaat. Het eerste lasstation voor het lassen van de eerste flens en het lijf om een T-balk te vormen, het tweede voor het lassen van de gelaste T-balk en de tweede flens om een H-balk te vormen.
3.1 Dus op basis van de standaard 3-in-1 H-balklaslijnen, wordt er één set webladers toegevoegd, die bestaat uit 4 stuks magneetlaadarm en 4 stuks webondersteuning. Op elke lijflaadarm bevinden zich 2 stuks magneet om de stalen lijfplaat vast te houden.
3.2 Om één set 90 graden balkflippers toe te voegen aan de uitvoerrollentafel van het eerste lasstation om de gelaste balk in horizontale positie om te kantelen.
3.3 Een dwarstransportband van het kettingtype toevoegen om de T-balk horizontaal naar het 2e lasstation te verplaatsen.

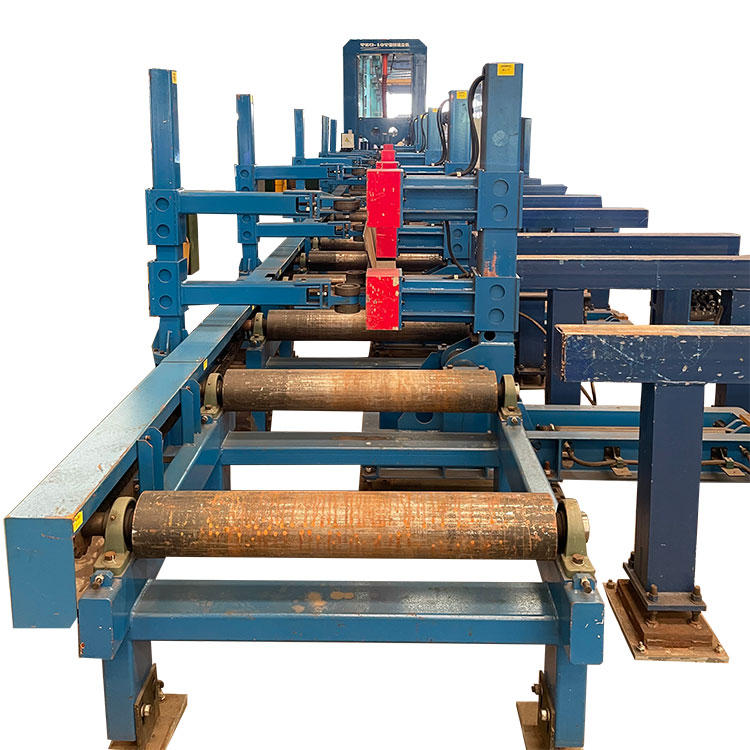

3-in-1 geïntegreerde H-balklaslijnen geïnstalleerd in de fabriek van gebruikers
