Balkflippers

Beamflippers zijn hoogwaardige apparatuur in de lijn om boxstraal te produceren, die wordt vervaardigd door Jinfeng Weldcut, de professionele Chinese fabrikant en leverancier van bundelflippers met een betaalbare prijs. De bundelflippers bieden meer veiligheid en hoge efficiëntie voor het verplaatsen van de stralen en het omverwerpen van de stralen voor de productie van de doosstralen.
Jinfeng Weldcut biedt 1 jaar garantie voor de bundelflippers. De belangrijkste elektrische elementen van de productielijnen van de boxstraal zijn geselecteerd uit het wereldberoemde merk die voor gebruikers handiger zullen zijn om de onderdelen in de lokaal te vinden zonder van lange afstand van China te komen. De bundelflippers zijn de meest geavanceerde en zeer efficiënte apparatuur om de productiviteit voor eindgebruikers uit staalstructuren, stalen constructie en hoog gebouw te verhogen.

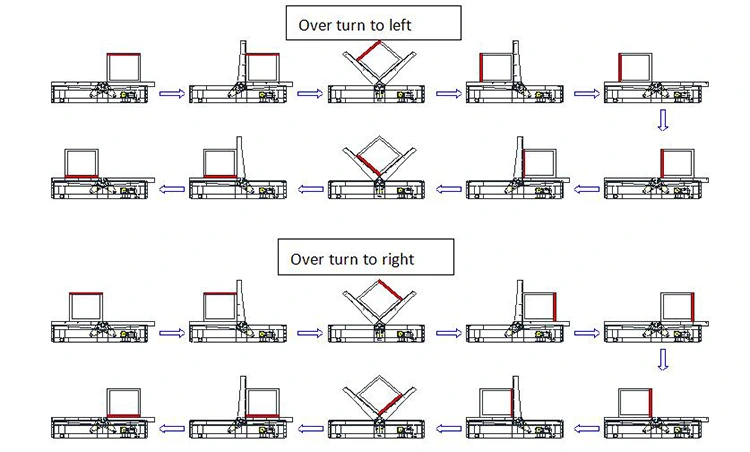

Structuurweergave

Uitapparatuurgebruik

Twee pc's van beweegbare 180 ° hydraulische bundelflippers worden in elke set verstrekt, voornamelijk gebruikt voor over draaiende werkstukken na het lassen aan één kant. Til bij het werken het werkstuk weg van de rollertafel of het werkstukrek en de reductor drijft de twee omverwerpende beugels aan om synchroon te bewegen om het werkstuk naar de zijkant van de roltafel of werkstukrek te verplaatsen. Vervolgens drijven twee hydraulische cilinders de twee L-vormige armen aan om synchroon te roteren. Nadat het werkstuk is vernietigd, wordt het verplaatst naar het midden van de roltafel of het werkstukrek en wordt het werkstuk vervolgens naar het volgende proces getransporteerd of gelast.

Belangrijkste technische parameters

Prestatiekenmerken

De apparatuur bestaat uit een hoofdmachine, een hydraulisch systeem en een elektrisch besturingssysteem. Een groep van twee balkflippers wordt gebruikt om tegelijkertijd om te vallen en te bewegen. Het flippingproces van de twee bundelflippers wordt geregeld door geavanceerde hydraulische synchronisatiekleppen om synchrone rotatie van elke omverwerpende arm tijdens het kantelproces te garanderen. Controleer handmatig het omzetproces van het werkstuk om een omzet van 90 ° van het werkstuk te bereiken.
3.2 Elke balkflippers gebruikt een set standaard hydraulische engineering cilinders om de roterende arm "L" te duwen om te roteren, wat het werkstuk kan omdraaien. Een snelheidsverminderer en een loopwiel zijn gerangschikt op de omzetbeugel, waardoor de omzetbeugel een bewegende functie kan hebben.
3.3 De apparatuur moet hydraulisch worden aangedreven en hebben de kenmerken van impactweerstand, stabiele omvallen en een laag faalpercentage in vergelijking met mechanisch aangedreven vernietigende machines. Het kan niet alleen worden gebruikt om het werkstuk 90 º om te draaien, maar kan het ook worden opgetild om tussen verschillende stations te bewegen. In vergelijking met traditionele ketting omzetmachines, is het werkstation niet alleen niet gesloten, waardoor het tillen en het transport van het werkstuk in en uit wordt vergemakkelijkt, maar ook de algemene afmetingen, met name de hoogtedimensies, zijn sterk verminderd en de operatie is veilig en betrouwbaar. Eén groep van twee sets koppelingscontrole, gemakkelijk te bedienen, veilig en betrouwbaar.

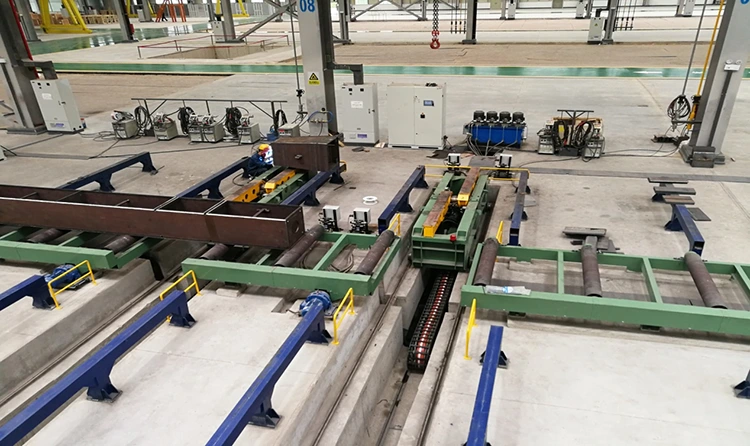

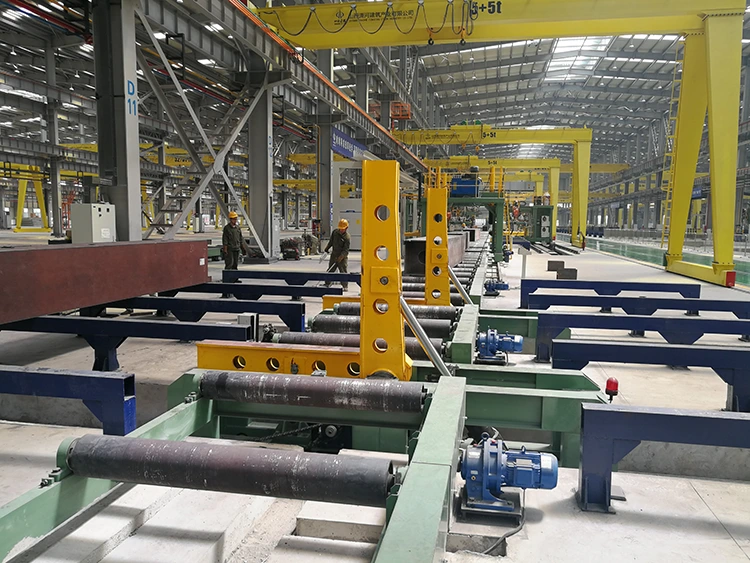

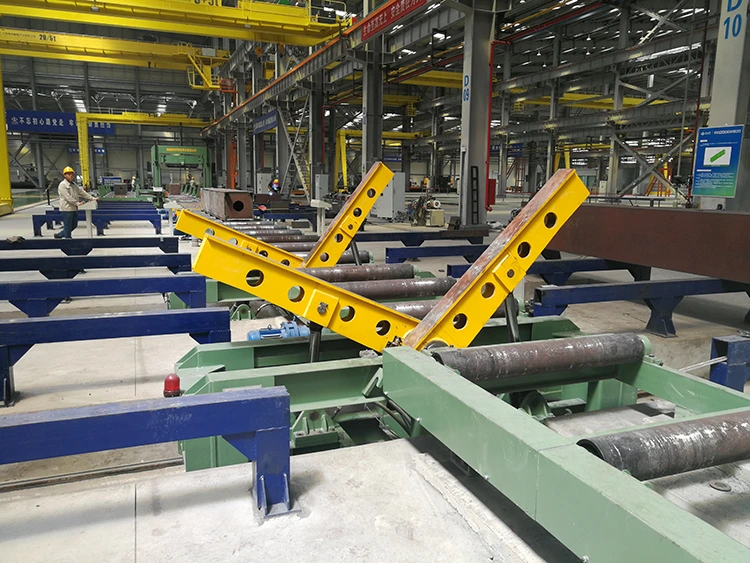

Beam Flippers geïnstalleerd in de fabriek van gebruikers
