Boxkolom Eind-face freesmachines

Jinfeng Weldcut biedt 1 jaargarantie voor de dooskolom Eind-face freesmachines. De belangrijkste elektrische elementen van de productielijnen van de boxstraal zijn geselecteerd uit het wereldberoemde merk die voor gebruikers handiger zullen zijn om de onderdelen in de lokaal te vinden zonder van lange afstand van China te komen. De dooskolom eind-face freesmachines zijn de meest geavanceerde en hoogwaardige apparatuur om de productiviteit te verhogen voor eindgebruikers uit staalstructuren, stalen constructie en een hoog gebouw.

Structuurweergave

Enkele eindmachinefrezenmachine zonder met de roltafel te werken en karren te kruisen.

Specificaties

1	Maximale freesbreedte	2000 mm
2	Maximale freeshoogte	1500 mm
3	Motormotor van de frees	7,5 kW
4	Spindel rotatiesnelheid van freeskop (handmatige shift -transmissie)	110-630 R/min
5	Maximale snijslotdiameter van freeskop	Φ250 mm
6	Buitere diameter van spiluiteinde van de freeskop	Φ128.57 mm
7	Freeskop spindel eindnummer	ISO 50
8	Binnenin taps toelopende spindel	7:24
9	Uitbreiding en samentrekking	100 mm
10	Horizontale voedingsmotorkracht	2,9 kW
11	Lift de voedingsmotorvermogen	1,8 kW
12	Power of Workbench Pump Station	4 kW
13	Tillen en laten zakken van het freeskop	SPEPLOSS SPEEDREGELING
14	Horizontale diavoer	SPEPLOSS SPEEDREGELING
15	Hydraulische systeemdruk	10 MPa

Functie en toepassing

Box-kolom End-Face Milling Machines is een uitstekend product gelanceerd door Jinfeng las- en snijbedrijf voor de staalstructuurindustrie. Het is een freesmachine die speciaal is ontworpen voor het frezen op het einde van de boxstralen (boxkolommen) en H Beam. In de loop der jaren, na continue optimalisatie en verbetering, zijn de prestaties perfecter geworden, wat wordt verwelkomd door klanten in binnen- en buitenland, en de marktdekking is relatief hoog. Het apparaat heeft de volgende voordelen:

1.1-machine bed-frame, kolom worden vervaardigd met zwaar staal in één stuk, met hoge sterkte, goede weerstand tegen schokken.

1.2 OPTOPTENDE grote stroomfoutkop, die een snelle snelheid van frezen met een hoog rendement.

1.3De bed-frame is bedekking met metalen beschermingsschild, goede sterkte en hoge prestaties.

Eenvoudige en handige werking, betrouwbaar werk, eenvoudige structuur, eenvoudig onderhoud.

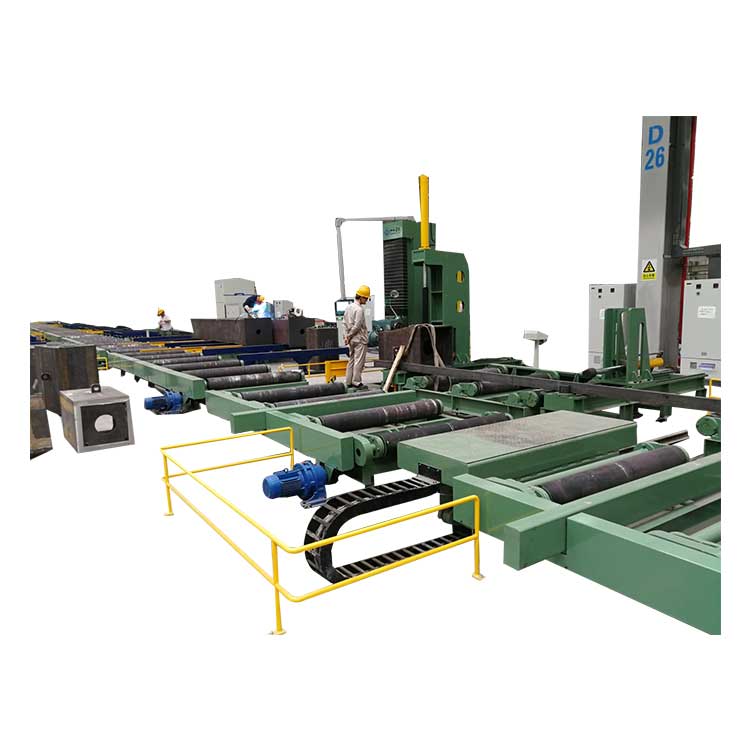

Boxkolom Eind-face freesmachines geïnstalleerd in de fabriek van gebruikers

Hoe produceer je een gelaste doosstraal uit de stalen plaat?

Hierna volgt het productiestroomdiagram voor de productie van platen tot H bundel en definitieve inspectie.

Productiestroomdiagram
