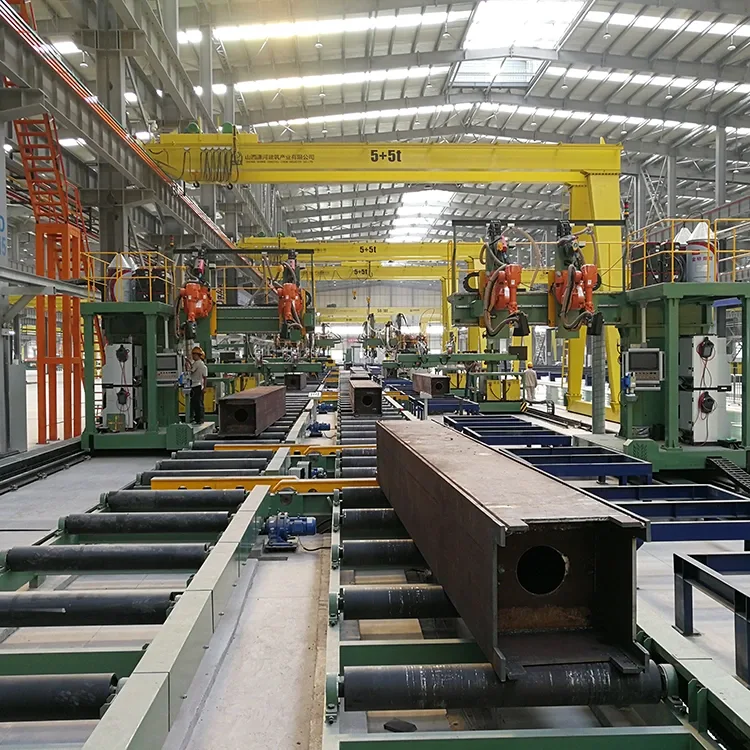

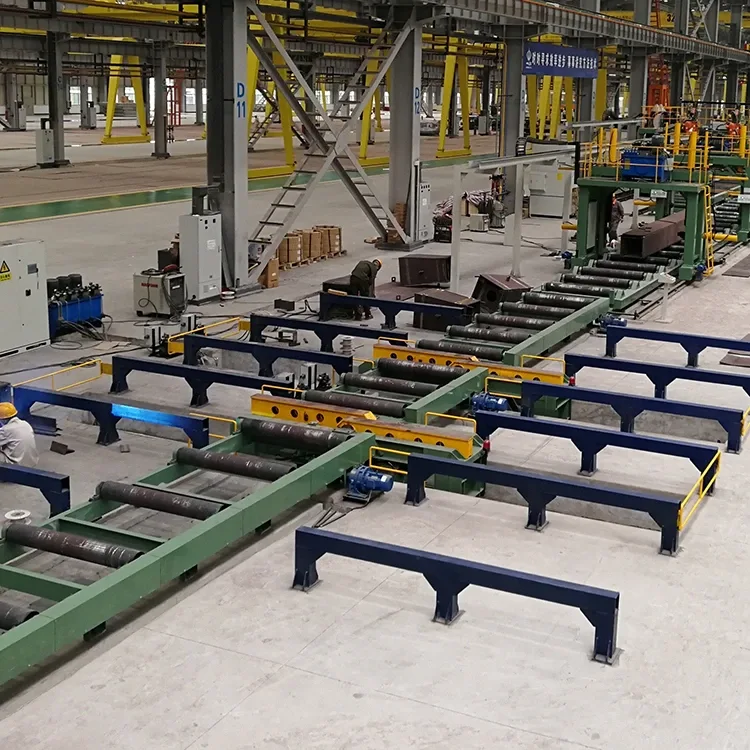

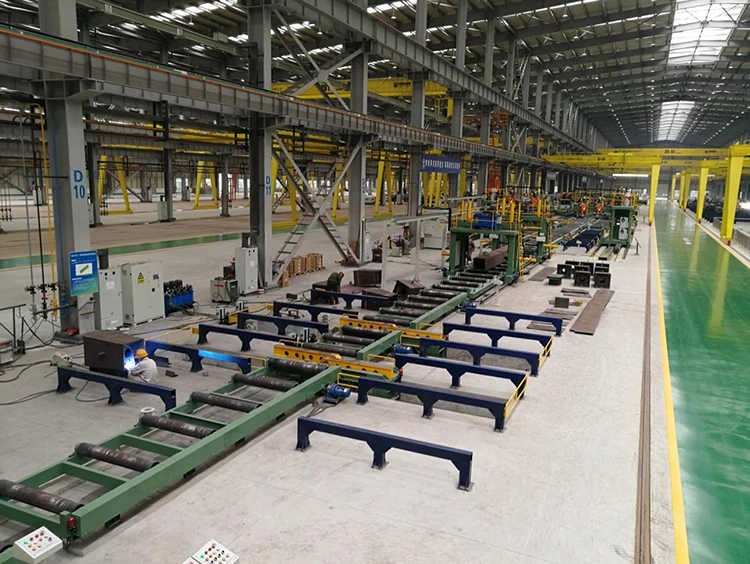

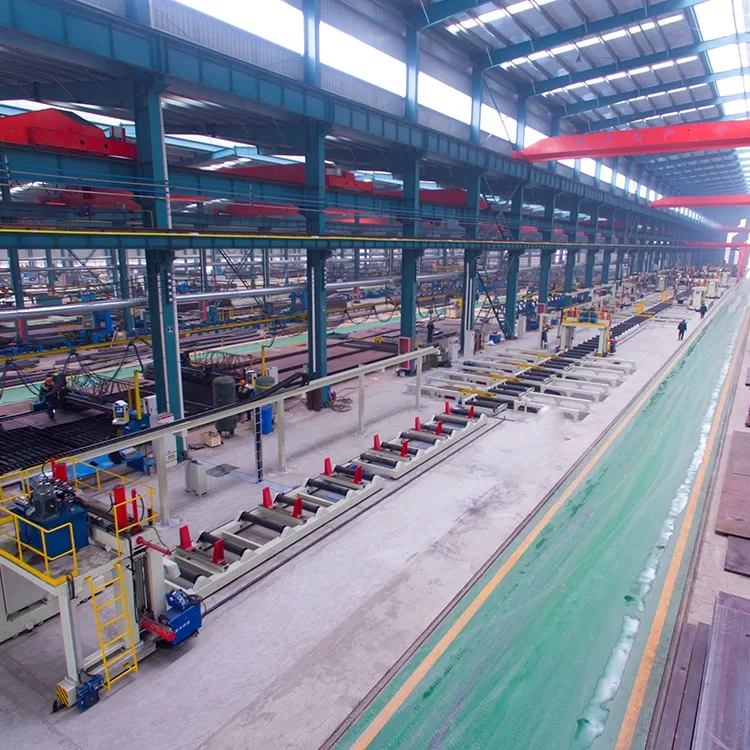

Laslijnen in de boxkolom

Jinfeng Weldcut biedt 1 jaar garantie voor de laslijnen van de Doxkolom. De belangrijkste elektrische elementen van TheBox -kolomproducties zijn geselecteerd uit het wereldberoemde merk die voor gebruikers handiger zullen zijn om de onderdelen in de lokaal te vinden zonder van lange afstand van China te komen. De laslijnen van de X15 Automaticbox-kolom zijn de meest geavanceerde en hoge productielijnen voor automatisering om de productiviteit voor eindgebruikers uit verschillende industrieën te verhogen.

Specificaties

Functie en toepassing

1.De x15 -boxkolomlassen zijn productielijnen met hoge automatisering om de gelaste kolomkolommen van de box te produceren met minder werknemers en mindere kranen.

2.De lijn kan volledig integratie zijn met het MES-systeem en de realtime communicatie tussen de bovenste computer en het besturingssysteem voltooien, de gegevensverzameling van de apparatuur voltooien, alle verzamelde gegevens uploaden naar het Factory MES-systeem (of het bovenste gecentraliseerde besturingssysteem), en zorgen voor de tijdigheid en effectiviteit van informatieverzending.

3. Het ontwerp en de bescherming moeten voldoen aan de vereisten van relevante nationale normen en milieubescherming; Veiligheid en beschermende apparaten moeten voldoen aan relevante industriële normen;.

4. Deze dooskolomlassenlijnen worden veel gebruikt in stalen constructie en stalen structuren, voor laskolomkolommen voor stalen bouwgebouw, hoog niveau gebouw en stalen structuren of bruggen etc.

5. Het flexibele ontwerp van de lasapparatuur maakt het mogelijk om merken van de bronnen van de laskracht te ondersteunen.

6. CE, ECA Certificed zijn beschikbaar.

7. Deze lijn biedt de productie van een lichte balk tot een zeer zware balk met een grote dikte zonder gereedschap of apparatuur te veranderen.

8. Van de assemblage naar het einde van de hele verwerking hebben geen kranen nodig, behalve de lading aan het begin en het lossen van het einde, wat het risico op het gebruik van kranen aanzienlijk vermindert.

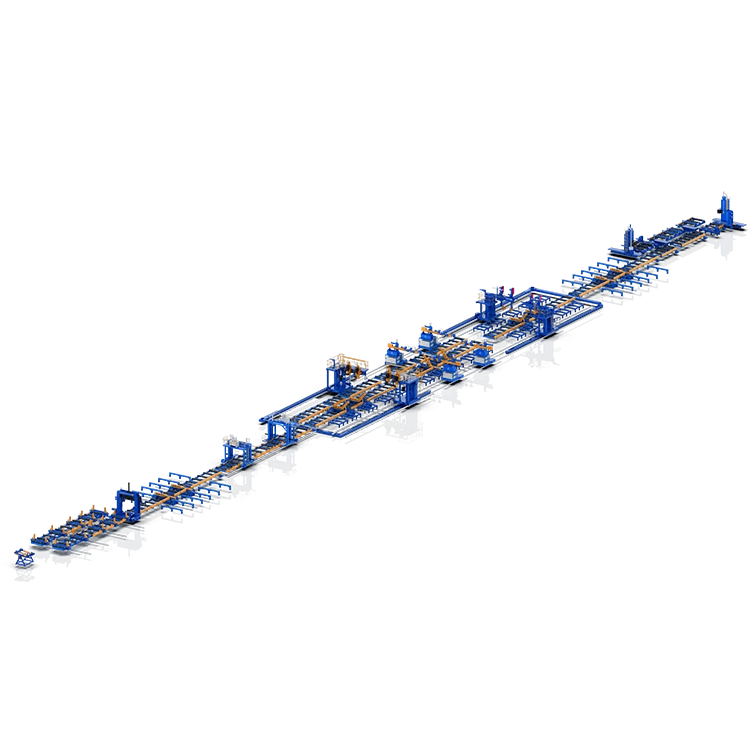

De lijst van de machines en apparatuur om een hele productielijn op te zetten om gelaste doosbundel te produceren:

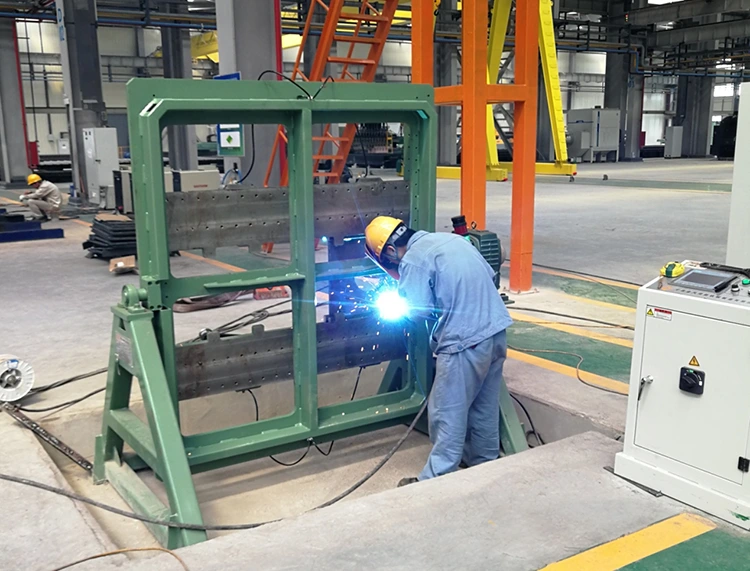

1- Baffle Monteermachine

Deze machine is een speciale apparatuur voor het monteren en het positioneren van lassen van de versterkende ribplaat in de binnenholte van de DOBS -kolom. Het is het voorkeursproduct voor stalen structuurbedrijven die het werkstuk van de Doxkolom produceren om de arbeidsintensiteit te verminderen en de werkefficiëntie te verbeteren.

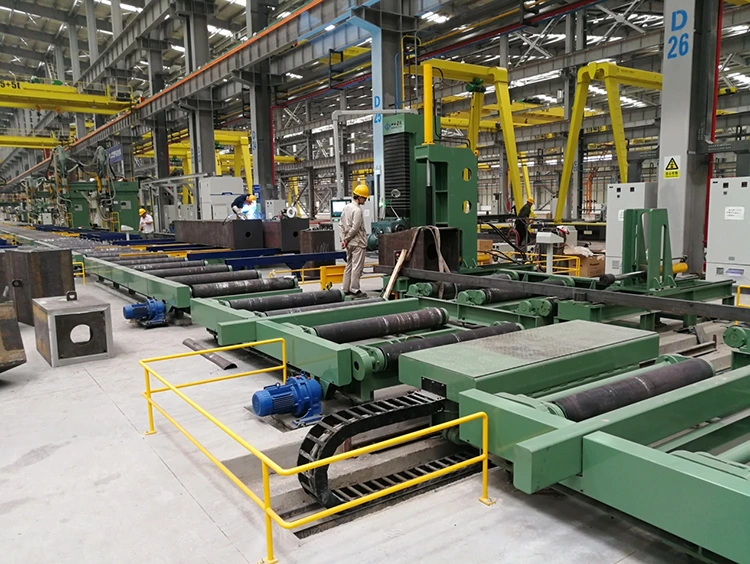

2- Kolom Monteringsmachine

De assemblagemachine van de boxkolom is de sleutelapparatuur voor de productie van de dooskolom (kolom), die voornamelijk het werkstuk van de assemblage van de boxkolom (kolom) voltooit. Deze machine is een van de benodigde apparatuur voor stalen structuurbedrijven om doosliggers te produceren.

Eén machine voor het monteren van u type.

Eén machine is voor het monteren van het doostype.

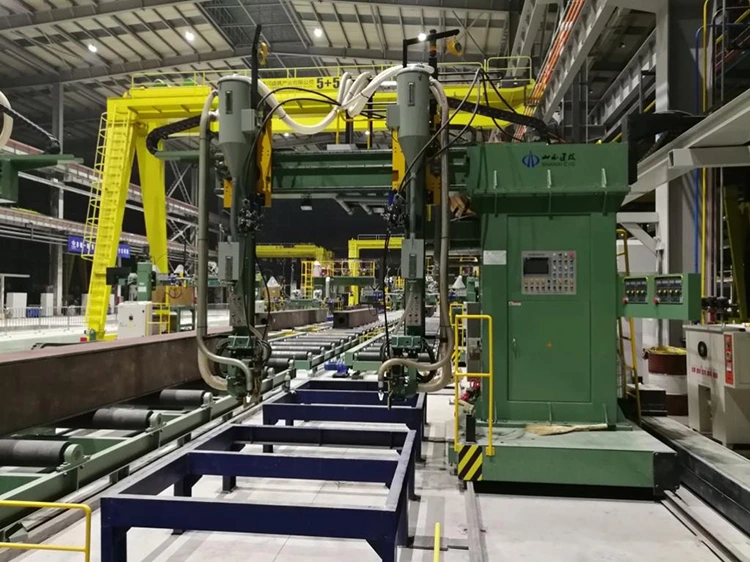

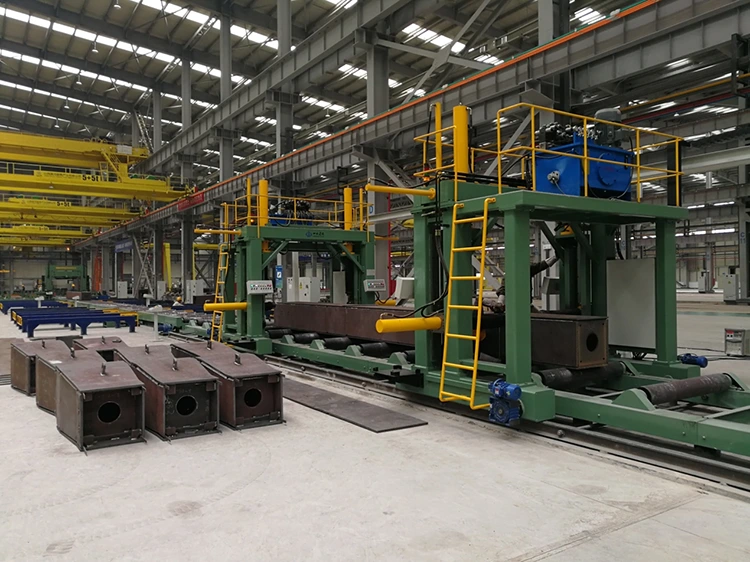

3- Electro-Slag-lasmachine

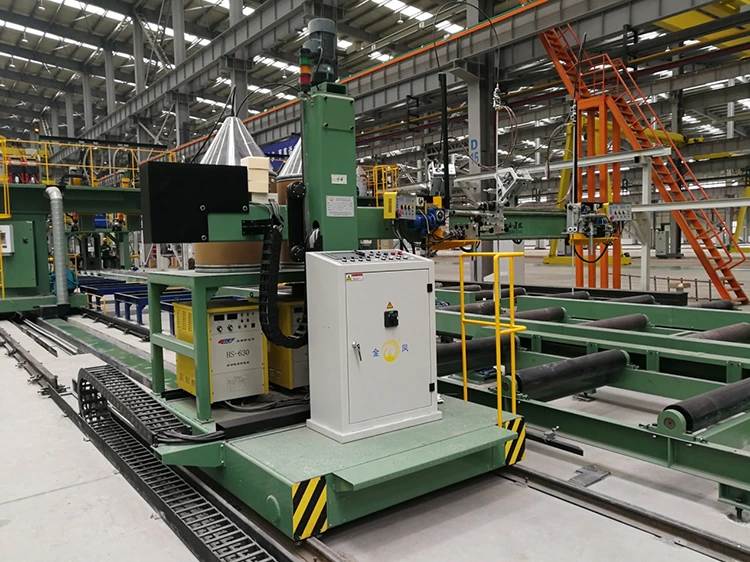

XZHB15 Cantilever Electroslag LaSting Machine is een uitstekend product gelanceerd door Jinfeng Welding and Cutting Company voor de staalstructuurindustrie. Het is een speciale lasapparatuur die speciaal is ontworpen voor de laskolom. Om voldoende stijfheid en torsiebestendigheid tijdens de fabricage van de dooskolom te garanderen, worden baffels (d.w.z. stijvere platen) in het algemeen gelast aan de binnenkant van de dooskolom. Deze machine is een speciale apparatuur voor het lassen van de lassen tussen de buitenplaat van de dooskolom en de binnenste schotten.

4- CO2/MAG BACK LASSMACHINE

XQHB15L -serie Dooskolom Cantilever gas afgeschermde lasmachine is een speciale lasapparatuur die speciaal is ontworpen voor het steunen van lassen van dooskolom (kolom) en het vullen van lassen na steun, die wordt gelanceerd door ons bedrijf op basis van marktvraag en jarenlange ervaring in het ontwikkelen van staalstructuurapparatuur.

5- CO2/MAG-vullasmachine

XQHB15 -serie Dooskolom Cantilever gas afgeschermde lasmachine is een speciale lasapparatuur die speciaal is ontworpen voor het steunen van het lassen van de dooskolom (kolom) en het vullen van lassen na steun, die wordt gelanceerd door ons bedrijf op basis van marktvraag en jarenlange ervaring in het ontwikkelen van staalstructuurapparatuur.

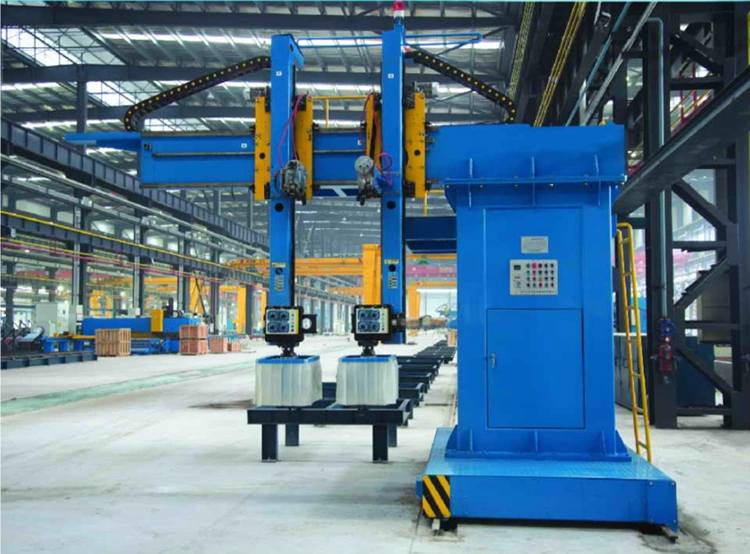

6- Ondergedompelde booglasmachine

XMHB15 Box -ligger Cantilever ondergedompelde boog lasmachine is een uitstekend product gelanceerd door Jinfeng las- en snijbedrijf voor de staalstructuurindustrie. Het is een speciale lasapparatuur die speciaal is ontworpen voor het lassen van grote en middelgrote boxkolommen (kolommen). In de loop der jaren, na continue optimalisatie en verbetering, zijn de prestaties perfecter geworden.

7- Eind-gezichtsfrezenmachine

Met de snelle ontwikkeling van de economische constructie, hebben de bouw, de brug en andere industrieën steeds strikte vereisten voor de kwaliteit van de staalstructuur engineering. De kontgewricht van H-bundel, boxkolom en kolom en slanke onderdelen, en de eindgezichtsverwerking van het werkstuk is een essentieel proces geworden. Het eindgezichtsverwerking verbetert niet alleen de kwaliteit van het werkstuk aanzienlijk, vermindert de installatie- en bouwfouten op locatie, verkort de bouwperiode en verbetert de bouwefficiëntie op locatie. Het biedt ook betere economische voordelen voor stalen structuurbedrijven. Volgens de werkelijke verwerkingssituatie van stalen structuurbedrijven absorbeert ons bedrijf de voordelen van vergelijkbare producten internationaal en heeft het tijdig gelanceerd nieuwe producten gelanceerd om aan de marktvraag te voldoen. Het wordt niet alleen gebruikt in de stalen structuurindustrie, maar kan ook worden gebruikt als algemene apparatuur, veel gebruikt in brug, elektrische stroom, olie, petrochemische en andere industrieën voor machines.

8- Beam Flipper 180 ° omverwerping

Twee stukken mobiele 180 ° hydraulische bundelflippers worden gebruikt voor de omslag van werkstukken die aan één kant zijn gelast. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or welding.

Volgens de feitelijke situatie kunnen twee stukken als groep afzonderlijk worden gebruikt om de korte straal om te draaien. Tegelijkertijd kunnen 4 stukken ook worden gecombineerd in één groep voor het omverwerpen van lange balken. Hoge flexibiliteit en efficiëntie.

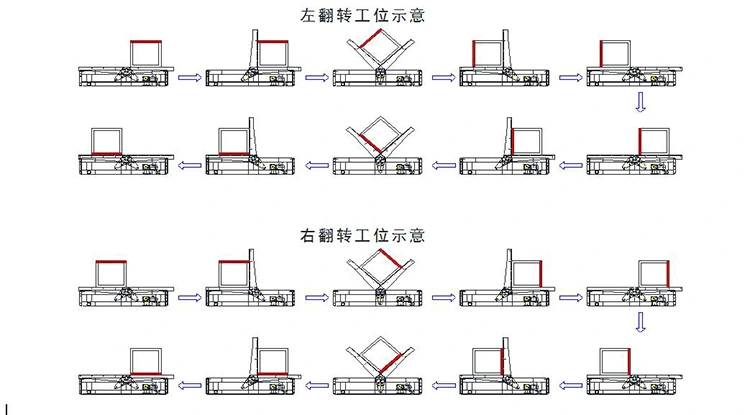

De werkende stroomdiagram van bundelflippers:

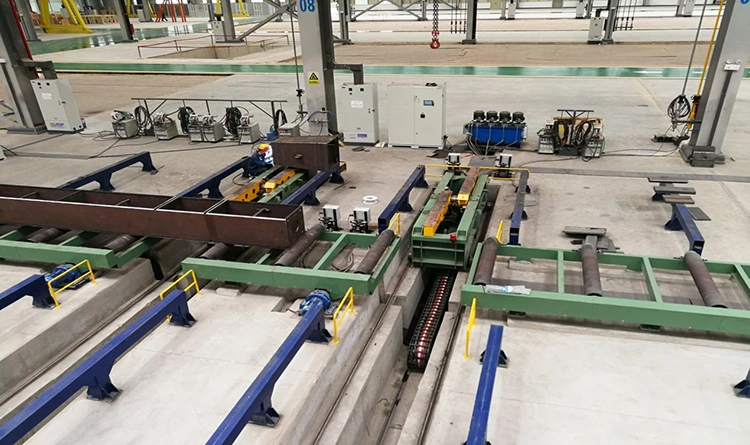

9- Stalen kar

Deze apparatuur wordt voornamelijk gebruikt om te coördineren met het productieproces om het werkstuk te verplaatsen van de transportrollertafel of andere apparatuur naar de te verwerkte apparatuur. De stalen kar heeft voornamelijk twee actiefuncties: wandelen en tillen. De verplaatsing van het werkstuk kan worden voltooid door manipulatie en controle. De apparatuur heeft een eenvoudige structuur, handige werking en stabiele werking. De machine hanteert een zwaar ontwerp, met een maximale belasting van 30 ton;

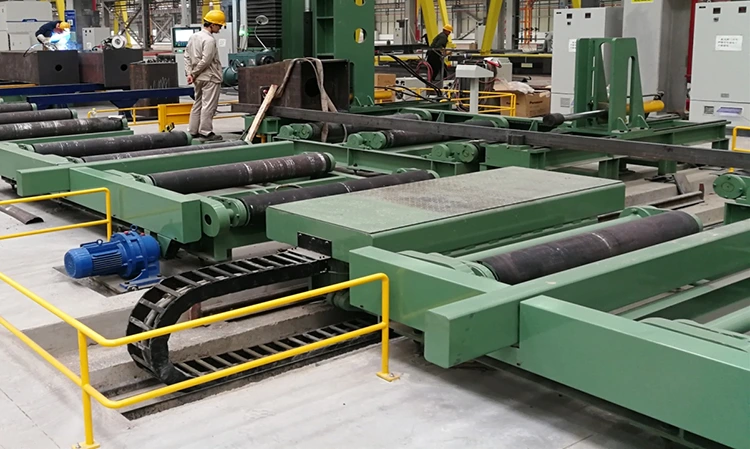

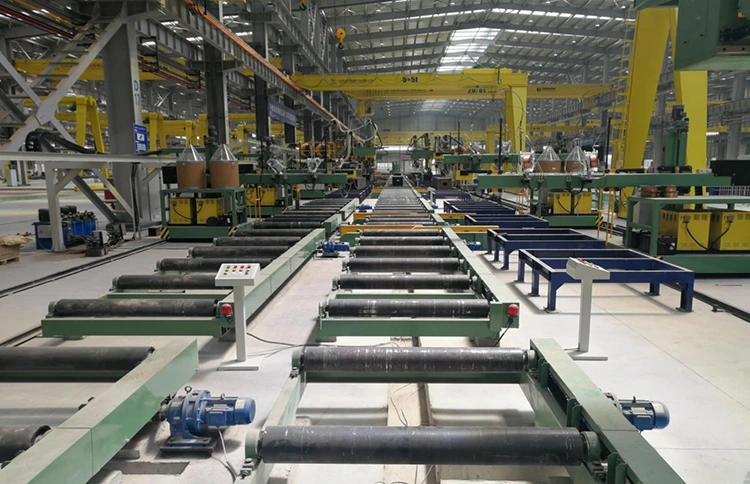

10- Rollertafels

Het wordt voornamelijk gebruikt voor het overbrengen van werkstukken van de assemblage van de dooskolom tot de voltooiing van het lassen, eindgericht.

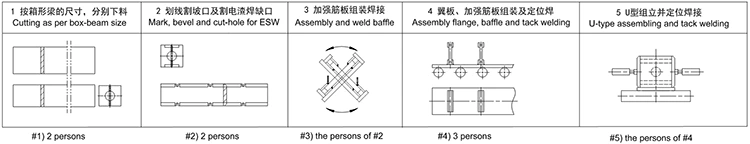

Hoe produceer je een gelaste dooskolom uit de stalen plaat?

Hierna volgt het productiestroomdiagram voor de productie van platen tot H bundel en definitieve inspectie.

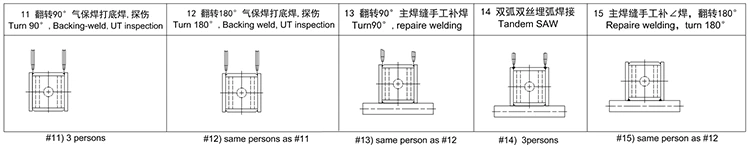

Productiestroomdiagram
